Водяное отопление своими руками

Следует сразу отметить, что мероприятия по обустройству водяного отопления относятся к разряду специфических и предполагают проведение специальных монтажных операций. Сделать водяное отопление своими руками не просто, если вы не имеете опыта специальных сантехнических работ. Для проведения конкретных операций, связанных с монтажом всей отопительной системы в целом, вам непременно потребуются услуги профессионалов.

Использование в доме водяного отопления предоставляет владельцу частного жилья определённые преимущества, которые (в сравнении с тем же печным отоплением) особо заметны при обогреве сразу нескольких помещений, расположенных в строениях произвольной этажности. Само отопительное оборудование (котел) размещается при этом обычно на кухне или в подсобном помещении (в подвале).

При таком варианте отопления можно не только обогреть дом, но соорудить при желании и теплицу на чердаке.

Обратите внимание! По подсчётам специалистов водяное отопление может обеспечить вам 20%-ую экономию топлива по сравнению с отоплением печным.

Самая простая система водяного отопления работает по принципу естественной циркуляции теплоносителя. При этом вода приводится в движение не какой-то сторонней движущей силой (насосом, например), а движется за счёт разницы внутренних давлений охлаждённых и горячих водяных масс. Давление теплоносителя в охлаждаемых стояках всегда больше того давления, которое создаётся в главном стояке. Именно за счёт этого охлаждённый теплоноситель, поступающий из отопительных батарей, при возвращении в котел вытесняет нагретую воду, обеспечивая тем самым непрерывную её циркуляцию.

В следующих разделах статьи приводятся общие соображения по обустройству системы водяного отопления дома на стадии его проектирования.

Требования к системе отопления

Для поддержания в системе непрерывной циркуляции теплоносителя рекомендуется утеплять основной стояк и исходить из того, что процесс перемещения носителя будет продолжаться до тех пор, пока система заполнена водой, а разница температур холодных и горячих потоков будет не менее 25 град.С.

Ускорить процесс циркуляции носителя удаётся за счёт увеличения расстояния между отопительными приборами и котлом по высоте, причём минимальное их удаление не должно превышать 3-х метров. Вот почему рекомендуется устанавливать котёл в подвале, где обычно размещается и топливохранилище. В тех случаях, когда подвальное помещение отсутствует – котел размещается, как правило, на цокольном этаже, т.е. на уровне отопительных приборов первого этажа дома. В этой ситуации нужно попытаться поместить центр котла по вертикали чуть ниже (на 15-20 см) осевой линии отопительных приборов (за счёт «приямка», например).

Обратите внимание! Все известные системы отопления, работающие по принципу естественной циркуляции воды, действуют, как правило, в пределах 15-30 метров. На этой длине и происходит обычно падение давления воды, расходуемое на преодоление внутрисистемного трения. Для снижения этого показателя необходимо использовать в системе трубы большего диаметра, а отопительные приборы – с широкими проходными отверстиями.

Двухтрубная система отопления

Двухтрубной такая система называется потому, что в ней предполагается наличие отдельных труб (стояков), используемых для подачи горячей воды, а также отдельных труб для отвода охлажденной воды. В системах однотрубного типа для этого используется всего одна труба или стояк. В наши дни для обогрева помещений используются самые различные виды отопительных систем, работающие по принципу двухтрубной циркуляции теплоносителя.

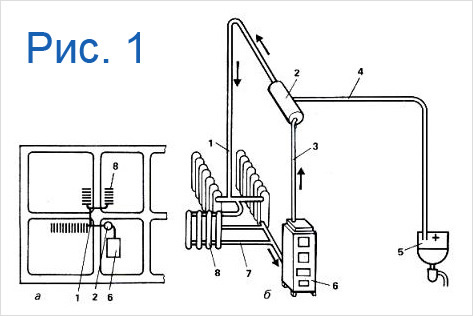

На рис.1 приведена одна из таких систем (так называемая «кустовая» схема), которая реализуется путём прокладки «горячих» и обратных труб на уровне отопительных батарей, сдвинутых таким образом, чтобы достигнуть минимума в расходе теплоносителя. (Кустовой такую систему назвали из-за характерного расположения отопительных приборов, которое напоминает печь, обогревающую своими поверхностями различные помещения).

Кустовая система применяется чаще всего в южных регионах, где нужного уровня обогрева помещений удаётся достигнуть при относительно небольшом расходе энергоносителя.

Эта система может применяться и в проектах индивидуальных домов, возводимых в регионах средней полосы России (рис.2.а). В этом случае обратную линию удобнее всего вести прямо у пола (если на пути прокладки не встречается дверей). В противном случае их просто обходят посредством применения П-образной трубы или же прокладывают всю «обратку» (или её часть) под полом.

Обратите внимание! В этом случае не рекомендуется устанавливать каких-либо соединительных элементов на подпольном отрезке, поскольку они будут скрыты от визуального осмотра. Кроме того, этот участок труб желательно утеплить (минеральной ватой, например) с целью исключения его промерзания в зимних условиях.

Участок верхней разводки под горячую воду можно закрепить на расстоянии порядка 40-50 см от потолочных перекрытий. Однако такая разводка обезображивает помещения и несколько увеличивает потери тепла через стены и перекрытия. Можно «облагородить» помещение за счёт размещения труб горячей разводки на чердаке, где они должны быть тщательно утеплены. Но и здесь не обойтись без некоторых «но», поскольку в этом случае мы будем иметь небольшие отверстия в потолке, необходимые для проводки труб.

Кустовая схема прокладки труб

1 – стояк; 2 – бачок расширительный; 3 – основной стояк; 4 – переливная (расходная) труба; 5 – раковина; 6 – котел; 7 – трубы охлажденной воды («обратка»); 8 – радиатор.

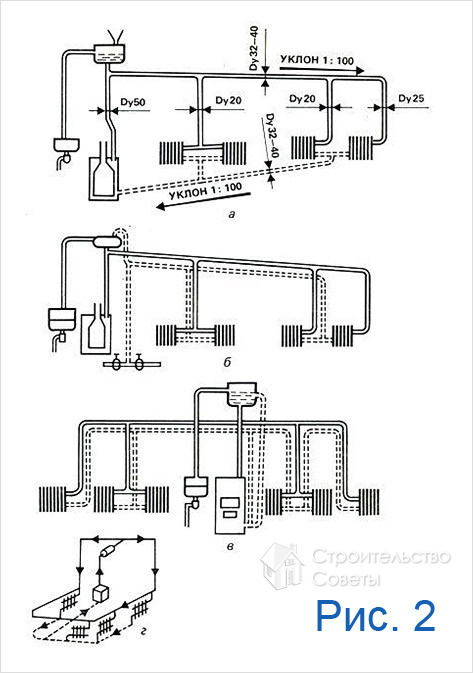

На рис.2 («б» и «в») приводятся варианты разводки двухтрубных отопительных систем, в которых «обратка» располагается у потолка поблизости от горячей разводки. Этот вариант используется обычно в тех случаях, когда возникают какие-либо препятствия при прокладке обратной линии вдоль пола. Устранить недостатки «верхней» прокладки позволяет двухтрубная система с горячей разводкой, проводимой под подоконниками (рис.2 «г») или над отопительными радиаторами. При этом как надпольная, так и подпольная линии разводки сохраняются.

К недостаткам описанных выше вариантов монтажа водяного отопления следует отнести слишком медленный прогрев теплоносителя в системе. В целях ускорения прогрева воды подобные системы дооборудуются специальным устройством – так называемым расширительным бачком («2» на рис.1).

Варианты разводки отопительных систем

Практические советы и рекомендации

Объём необходимого для работы оборудования (количество радиаторов, метраж труб определённого диаметра), а также других вспомогательных материалов и фурнитуры (клапанов, вентилей и заглушек) следует выбирать исходя из площади обогреваемого строения. При этом нужно учесть, что на протяжённых участках прокладки (порядка 5-10 метров) рекомендуется устанавливать металлопластиковые или стальные трубы.

В качестве ориентира можно принять следующие рекомендации по выбору размера и способу прокладки отопительных труб:

  • для стояка использовать трубу дюймового размера (или на ¾ дюйма);
  • оставшуюся разводку можно выполнять с помощью более тонкой (½ дюйма) трубы;
  • линии горячей и холодной разводки нужно проводить с небольшим уклоном (0,05-0,1 градуса) в сторону тока горячей воды.

Краны рекомендуется установить для каждой батареи отдельно – это позволит вам управлять подачей горячей воды в каждую комнату независимо от других.

Расширительный бачок общим объёмом порядка 20-30 л необходимо размещать на высоте около 3-х метров прямо над отопительным котлом.
