Столбчатый фундамент своими руками

Столбчатый фундамент своими руками

Иногда на подворье нужно построить гараж, теплицу или хозяйственное строение, которое по своим габаритам является небольшим. При выборе типа фундамента возникает желание одновременно создать наиболее прочный фундамент и провести строительство максимально экономно. Таким вариантом по праву может считаться столбчатый фундамент, потому что постройка не дает большой нагрузки на основание. Следовательно, можно заметно сэкономить на денежных затратах и времени, необходимом на постройку. В этой статье мы расскажем, как сделать такой фундамент своими руками.

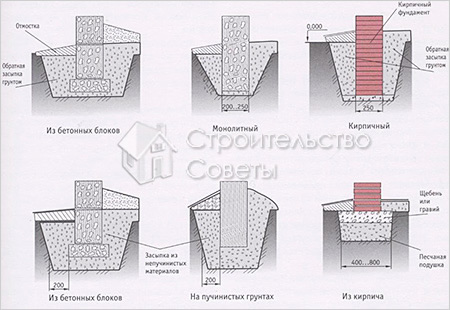

Устройство столбчатого фундамента

Столбчатый фундамент начинается с возведения столбов-опор будущего здания. Опоры устанавливаются по углам и в тех местах, которые испытывают точечную нагрузку: например, пересечение стен, опорные стойки. По верхнему основанию столбы связываются железобетонными плитами, которые нужны для равномерного распределения веса будущей постройки. Чтобы конструкция не давала усадок, столбы у основания армируются и заливаются бетонным раствором.

Вначале рассмотрим преимущества опорно-столбчатого фундамента:

  • низкая стоимость по сравнению с другими типами фундаментов;
  • невысокие затраты труда;
  • грунт под фундаментом осаживается меньше, следовательно, можно уменьшить и площадь самого фундамента.

Таким образом дешевизна и простота устройства таких фундаментов являются причиной их популярности. Если планируется строительство каркасного дома, то такой фундамент — то, что вам нужно. Процесс монтажа заключается в выкапывании скважин и погружении в них труб (металлических или асбестоцементных), после чего трубы заполняют бетонной смесью.

Обратите внимание! Существует несколько типов столбчатых фундаментов, отличающихся конструкцией и материалом, использованным для изготовления столбов.

Особенности опорно-столбчатого фундамента

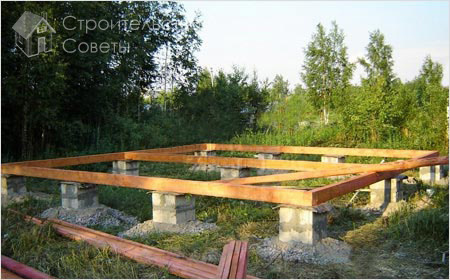

Особенности столбчатого фундамента

В первую очередь следует сказать, что на фундаменте не стоит возводить массивных конструкций, поэтому данный фундамент используется преимущественно для деревянных сооружений. Конструктивной особенностью столбчатого фундамента является обязательное расположение столбов в углах будущих стен и их пересечения.

По верхней кромке столбы соединяются железобетонными плитами, равномерно распределяя между столбами вес будущей конструкции. От проседания конструкцию защищает железобетонная "подушка", устанавливаемая под столбами.

Столбчатый фундамент из кирпича

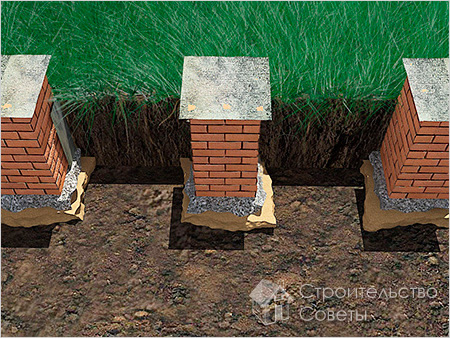

Столбчатый фундамент из кирпича

Возводить такой вид фундамента несложно, но, однако, он имеет определенную специфику.

  • Ямы под кирпичные столбики нужно копать глубокими, и выводить столбы над землей. Высота надземной части ‒ от 20 до 30 см.
  • На дно ямы засыпается песок. Второй слой – рубероид либо слой цементного раствора. Это необходимо для того, чтобы кирпичные опоры были защищены от влаги.
  • Столбики в два кирпича можно выкладывать только по углам конструкции, все остальные – в один кирпич.
  • Фундаментная конструкция укрепляется армирующей сеткой, которая выкладывается чрез 4 слоя кирпичной кладки.
  • Столбики промазываются расплавленным битумом и покрываются рубероидом.

Фундамент из труб

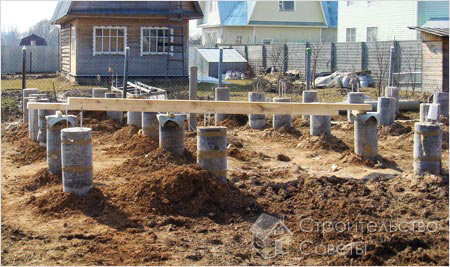

Столбчатый фундамент из труб

Последовательность монтажа столбчатого фундамента из труб следующая:

  1. В грунте бурят отверстия, диаметром 24 см, после чего основание утрамбовывается.
  2. В отверстия вставляются трубы диаметром 20 см.
  3. С внешней стороны трубы обратно засыпаются грунтом, обеспечивая их фиксацию.
  4. Трубу заливают бетонной смесью на треть ее высоты, после чего труба поднимается, а бетонная смесь остается и заполняет все пространство.
  5. После этого в трубу снова заливается смесь, оставляя незаполненным 10‒15 см сверху трубы.
  6. Смесь утрамбовывается штыкованием и засовывается по центру армированный стержень.
  7. После этого нужно подождать пока бетон схватится.
  8. Для связки возводимых стен и фундамента, к нижним балкам стен крепятся металлические анкеры, погружаемые в оставленную полость трубы (10‒15 см), которая после этого окончательно бетонируется.

Фундамент из бетона

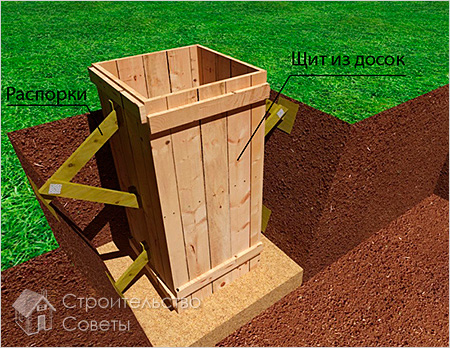

Столбчатый фундамент из бетона

Чтобы возвести фундамент из бетона, необходимо подготовить ямы под столбы на расстоянии 30 см. Далее процесс выполняется в такой последовательности:

  • На дно ямы укладывается слой песка, устанавливаются трубы или опалубка из досок, которая может быть съемной и несъемной.
  • Внутрь опалубки нужен каркас из арматуры, выступающей над землей сантиметров на 20. Арматуру следует скрепить горизонтальной обвязкой – проволокой.
  • После этого можно приступать к заливке бетоном. Бетонный раствор лучше замешивать небольшими объемами.
  • Заливать следует в несколько приемов, сантиметров по 20 каждый слой. Глубинный вибратор, использующийся для удаления воздуха, ускоряет процесс заливки основания.
  • После высыхания бетонного столбика следует провести его гидроизоляцию рубероидом.

По окончании установки столбчатого основания, следует провести ростверк – выполнить верхнюю часть фундамента, которая может быть сделана из бетонных плит либо заливается бетонным раствором в установленную опалубку. Технология необходима для связки выступающих концов свай.

Фундамент из блоков

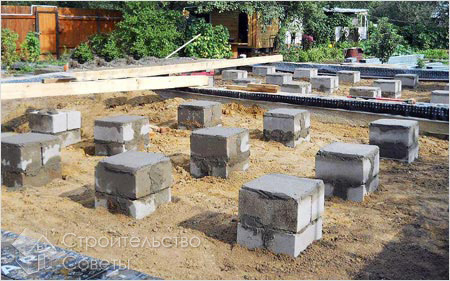

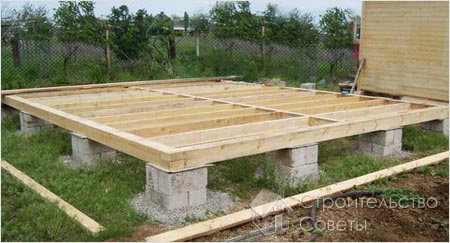

Столбчатый фундамент из блоков

Достаточно часто столбчатый фундамент возводится посредством бетонных блоков. Основанием для блоков является щебень, поверх которого насыпается песчаная подушка, на которую устанавливаются блоки, связываемые цементным раствором. При всех удобствах и простоте установки данного фундамента он имеет жесткие ограничения. Так, опорно-столбчатый фундамент из блоков неприменим на горизонтально-подвижных грунтах. Для фиксации блоков, конечно, можно использовать жесткий железобетонный ростверк, но это добавит к стоимости данного фундамента. Также фундамент на блоках нельзя использовать при возведении массивных тяжелых сооружений.

Обратите внимание! Фундамент из блоков не стоит устанавливать на слабонесущих грунтах (торф, глинистые водонасыщенные породы и т. п.).

Столбчатый фундамент из бруса

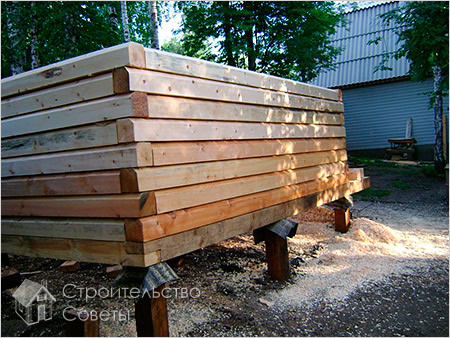

Столбчатый деревянный фундамент

Для деревянного фундамента предпочтение отдается дубу или же древесине хвойных пород (сосне, лиственнице). Эти варианты обоснованы тем, что после соответствующей обработки антисептиками деревянные сваи могут простоять в земле не одно десятилетие. Для свай пригодна нижняя часть бревна (комель) диаметром не меньше 20 см. В землю сваи уходят от 50 см до полутора метров.

Дешевому деревянному столбчатому фундаменту присущи следующие достоинства:

  • Несложная технология и невысокая себестоимость.
  • Такой фундамент создает дополнительную тепловую защиту для дома.
  • Неподвластность процессам деформации, что обуславливается свойствами древесины.

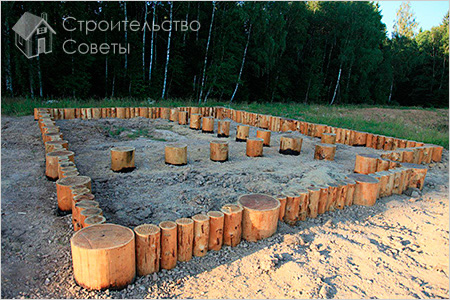

Деревянный-фундамент

Один существенный недостаток основания – его недолговечность, хотя дачники игнорируют этот факт, и отдают предпочтение дешевизне деревянного фундамента и быстроте его возведения.

Обратите внимание! Следует заранее позаботиться об обшивке цоколя под домом, а это достаточно сложный и трудоемкий процесс.

После проведения всех процессов возведения фундамента можно приступать к непосредственному возведению дома.

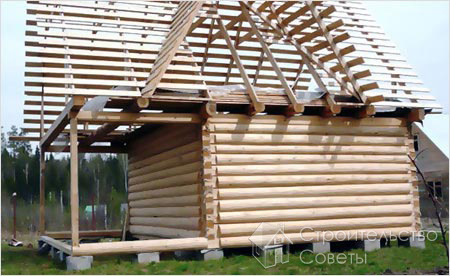

Баня на столбчатом фундаменте

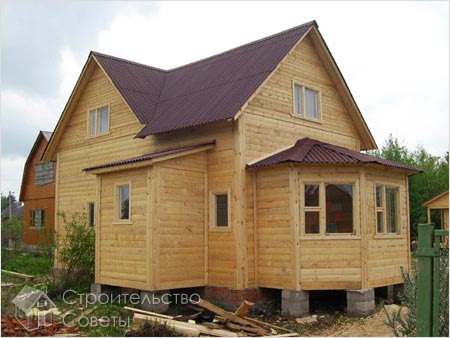

Дом на столбчатом фундаменте
