Скрытая проводка своими руками

При планировании ремонтных работ в квартире либо на одном из этапов их проведения встает вопрос о монтаже электрической проводки. Если вы решили, что самым подходящим вариантом является скрытая проводка своими руками, необходимо начать ее устройство на стадии отделочных работ.

В каждой квартире довольно большое количество приборов, работающих от электрической сети и чтобы исключить их поломку, стоит своевременно позаботиться о смене проводов.

Скрытая проводка должна быть выполнена в процессе проведения ремонта прежде, чем на поверхность стен будет нанесена финишная шпаклевка, поскольку электрический провод укладывается в заранее выдолбленное отверстие в стене и само собой вся отделка будет испорчена.

Необходимые условия и инструменты для укладки скрытой проводки

• Непосредственно схема электрической проводки. Без наличия таковой произведение разводки будет невозможно, поскольку схема содержит места прокладки проводов, силовые и осветительные нагрузочные линии, месторасположение и соединения розеток, выключателей и так далее.
• Водный уровень и карандаш, которые необходимы для прочерчивания ровных линий на поверхности стены под дальнейшее изготовление штробы для проводки.

Для того чтобы сделать штробу в стене, можно воспользоваться следующими инструментами:

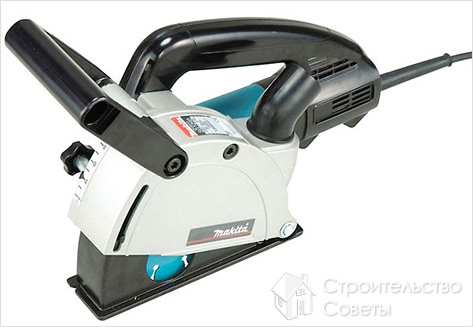

• специальным штроборезом с пылесосом;

• болгаркой с алмазной насадкой;
• перфоратором со сверлом по бетону.

Как правило, применяются второй и третий инструменты.

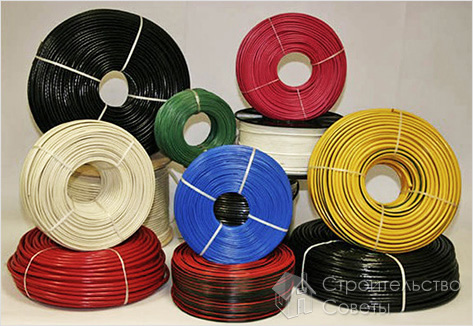

Материалы для устройства системы скрытой электрической проводки:

• проводка;

• гофра;
• коробки для распределения;
• изолента и подрозетники.

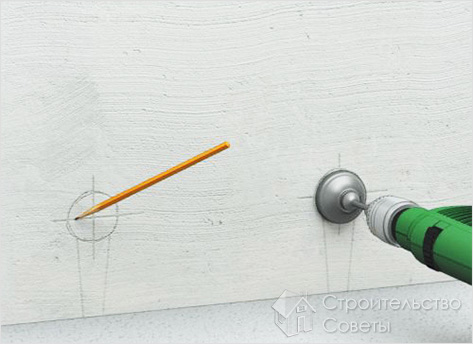

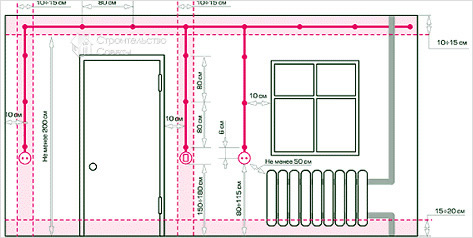

Нанесение разметок для монтажа проводки

Сначала необходимо определить месторасположение коробки распределения и отметить его. После этого от коробки проводятся линии к местам нахождения розеток и электрических выключателей.

При выполнении разметки следите за тем, чтобы линии располагались перпендикулярно по отношению друг к другу, при этом в местах заворота стоит избегать прямого угла, поскольку провод будет излишне согнут, лучше делать закругленную форму.

Старайтесь спланировать маршруты электропровода так, чтобы делать как можно меньше штроб, то есть, возможно, в одном углублении будет проводиться сразу несколько электропроводов.

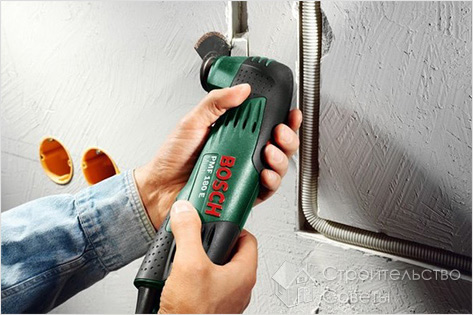

Штробление поверхности стены

Выполнив все необходимые линии разметок, можно начать штробить стены. Если вы решили сделать это болгаркой или штроборезом, то вам необходимо сделать два углубления, расположенные в 3-4 см друг от друга. При этом глубина штробы зависит от диаметра проводки, которая будет проложена и плюс 1 сантиметр для запаса. Линии должны прорезаться в строгом соответствии с выполненными разметками. Оставшееся пространство между желобами удаляют с помощью зубила и молотка.

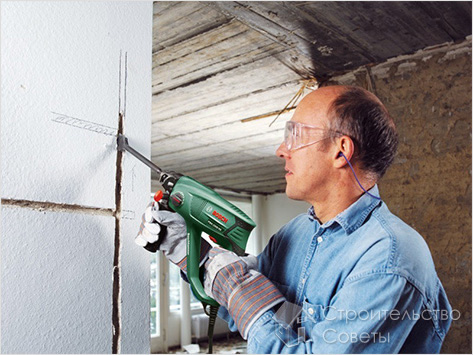

Выбрав в качестве рабочего инструмента перфоратор, проделайте отверстия на расстоянии 0,5-1 см друг от друга на протяжении всей линии, далее, используя молоток и зубило, данные просверленные отверстия необходимо соединить в одну линию – штробу.

Не забудьте предусмотреть места для распределения розеток, выключателей и распределительной коробки, которые также придется продалбливать. Для этого целесообразно воспользоваться алмазной коронкой и перфоратором.

При отсутствии коронки ее можно заменить сверлом. То есть в месте монтажа будущей розетки просверливается множество дырочек, которые соединяются все теми же молотком и зубилом. При расчете глубины отверстия следите за тем, чтобы коробка свободно утонула внутри него.

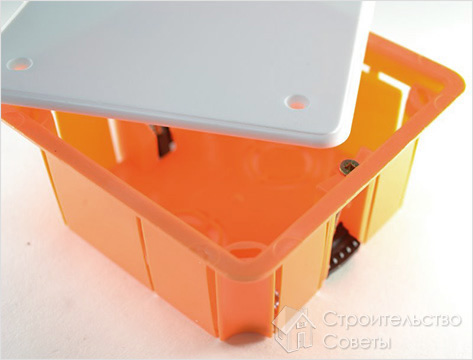

Коробки распределения и подрезетники

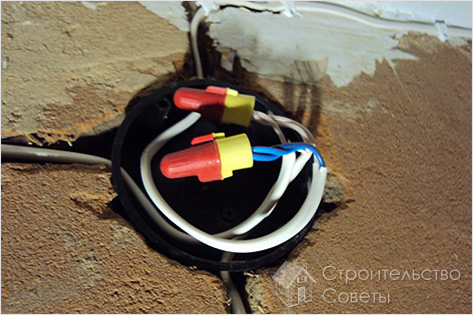

Монтируя скрытую проводку, первоначально необходимо установить коробки для распределения электрического тока и коробочки для установки розеток и выключателей.

Данные устройства укрепляются шпаклевкой или цементным раствором. При этом края коробки должны быть на одном уровне с поверхностью стены и не выступать за ее пределы. От того, насколько ровно будут установлены подрезетники, в дальнейшем будет зависеть и прямота монтажа розеток.

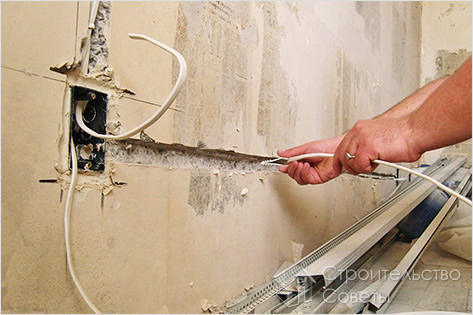

Укладка проводки

Только после фиксирования распределительных коробок можно начинать укладку электрических проводов. Скрытая проводка выполняется с помощью проводов ППВ и АППВ. Перед тем как уложить провод в штробу, на него надевают гофру или ПВХ трубку. Если же вы этого не делаете, необходимо использовать кабель двойной изоляции для монтажа.

Для облегчения подключения и скручивания в местах расположения розеток, выключателей и коробок на концах провода предусматривают запас в 15 см.

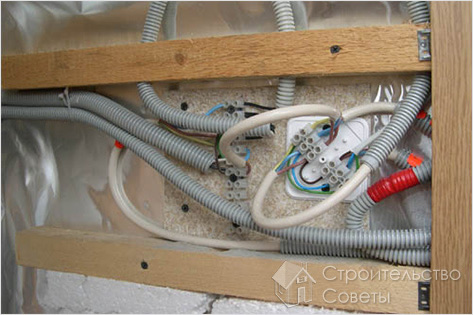

Если скрытая проводка проходит не в штробе, а, например, в перегородке из гипсокартона или каркасом потолка, провод в обязательном порядке должен быть уложен в гофру или пластиковую трубку. После укладки провода штробы шпаклюются и на этом работы можно считать завершенными.
