Рулонные ворота своими руками

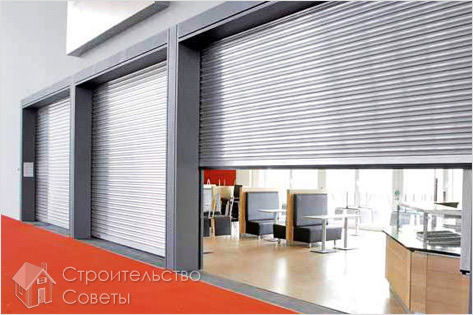

Рулонные ворота своими руками

Ворота рулонного (или роллерного) типа по сути своей являются разновидностью уже рассмотренных нами ранее секционных механизмов. Основное их отличие от упомянутой модели заключается в технике изготовления самого полотна, которое набирается обычно из ламелей (панелей) уменьшенного по отношению к секционным полотнам размера.

Благодаря этой особенности подвижное полотно таких ворот приобретает необходимую гибкость, что позволяет ему легко наматываться на вал управляющего механизма, скатываясь при этом в рулон. Приёмный вал механизма управления устанавливается обычно в специальном защитном кожухе, монтируемом в зоне, расположенной над самим воротным проёмом.

Наборное полотно рулонных ворот состоит из хорошо скреплённых между собой панелей, выполненных в виде пустотелых профилей и заполненных утеплительным материалом того или иного вида (как правило – пенополиуретаном).

Виды полотен

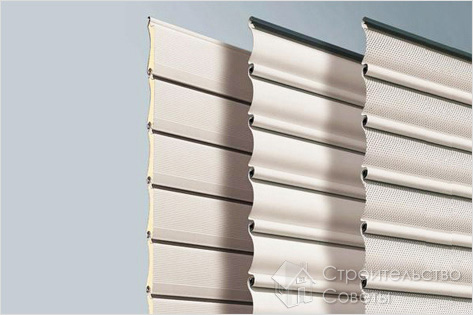

Виды полотен рулонные ворот

В предлагаемых отечественному покупателю конструкциях современных ворот рулонного типа наиболее часто применяются следующие виды панельных профилей:

  • профили пенонаполненные двустенные;
  • одностенные облегченные пластины;
  • решетки рулонного типа.

Рассмотрим каждый из этих видов профилей более подробно.

  1. Двустенные профили изготавливаются обычно из алюминия или нержавейки, причём на металл сверху наносится лаковый защитный слой, предохраняющий полотно от коррозии и придающий ему определённую привлекательность. Ворота из наполненных пеной ламелей не только надёжно защитят ваш гараж от несанкционированного проникновения, но и позволят сократить тепловые потери через ворота, а также заметно снизят уровень посторонних шумов в помещении.
  2. Тепло- и звукоизоляционные характеристики воротных полотен, набираемых из облегчённых одностенных профилей, обычно несколько хуже, чем у двустенных конструкций. Эти изделия привлекают рядового покупателя своей относительно низкой ценой, и широко используются в не обогреваемых помещениях производственного назначения, где требования по температурному режиму не очень высоки.
  3. Рулонные решетки отличаются от рассмотренных ранее конструкций своей визуальной «прозрачностью» и применяются в тех местах, где возникает необходимость в хорошей обзорности ограждаемых пространств, то есть на объектах спортивного характера, в торговых центрах и на подземных стоянках.

Рулонные ворота, изготавливаемые из любых видов профилей, благодаря жёсткости своей конструкции обеспечивают надёжную защиту ограждаемых пространств и устойчивы к рабочим деформациям и мощным порывам ветра.

При изготовлении стандартных гаражных воротных полотен используются, как правило, профили усиленной жёсткости с шириной ламели от 55 до 77 мм.

Обустройство ворот рулонного типа

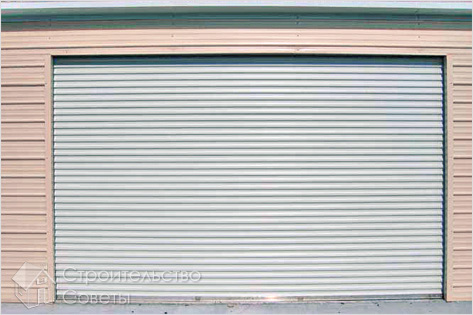

Обустройство ворот рулонного типа

Стандартные гаражные ворота рулонного типа должны содержать в своём составе следующие обязательные узлы и механизмы:

  • заградительное полотно;
  • шины-направляющие;
  • защитный короб;
  • рулонный вал;
  • устройство управления.

Заградительное полотно во время своего подъёма (или опускания) перемещается по специальным боковым направляющим под воздействием тягового усилия, создаваемого встроенным в устройство управления электроприводом.

В отличие от аналогичных конструкций подобного класса рулонные ворота допускается собирать только из «фирменных» комплектующих узлов промышленного производства. Использование для их сборки каких-либо подручных материалов (применяемых порой в воротах распашного или подъемно-раздвижного типа) может привести к нежелательным последствиям, а именно – к отказу или поломке основных узлов конструкции.

В данном случае лучше всего воспользоваться вариантом покупки готового комплекта рулонных ворот, который вы сможете легко смонтировать собственными силами. При сборке рулонных ворот своими руками необходимо внимательно следовать всем указаниям прилагаемой к комплекту инструкции.

Привлекательный внешний вид и большой выбор расцветок входящих в комплект сборочных элементов позволят собранной вами конструкции органично вписаться в постройки любого архитектурного стиля.

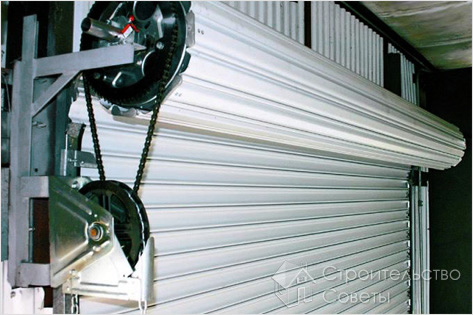

Устройство ворот рулонного типа

Ширина рабочего проёма рулонных ворот может достигать 5 метров, при этом сами ворота могут устанавливаться как с наружной стороны гаража, так внутри помещения. Отметим, что второй вариант установки (внутренний монтаж) заметно повышает надёжность защиты от проникновения в помещение.

Ворота рулонного типа могут работать как под управлением автоматической приводной системы, так и управляться вручную (при помощи встроенной системы аварийного подъема).

Вариант установки рулонных ворот выбирается, как правило, в тех ситуациях, когда монтаж ворот откатного и распашного типа не представляется возможным.
