Установка мансардного окна своими руками

ustanovka-mansardnogo-okna-svoimi-rukami

Мансардные окна устанавливаются на любой тип кровли и разную глубину. Их конструкция становится частью крыши, поэтому мансардные окна должны сохранять тепло, быть прочными и защищать от проникновения влаги. Установка мансардного окна своими руками возможна, если есть определенные навыки в установке и набор необходимых инструментов.

Также необходимо ознакомится с отличиями монтажа мансардных окон от обычных, чтобы избежать ошибок. Главными ошибками являются:

  • неправильная установка мансардных окон – инструкция установки изоляционных окладов строго не соблюдалась;
  • некачественное утепление откосов;
  • использование монтажной пены.

Технология установки мансардных окон известных производителей не сильно разнится, но у каждого из них есть свои исключения, которые также необходимо учитывать. Монтаж мансардных окон компаний Roto и Fakro почти одинаковый, а вот монтаж компании Velux несколько отличается.

Различия в установках различных типов мансардных окон

1. Специалисты советуют мансардные окна Velux устанавливать на обрешетку, а окна компании Roto и Fakro можно прикреплять и на стропила.

2. Стеклопакет необходимо извлечь из рамы у производителя Fakro перед закреплением монтажных уголков к оконному коробу. А согласно инструкции Velux, стеклопакет демонтируется после прикручивания кронштейнов и закрепления короба в оконном проёме.

3. На оконной раме Fakro есть пазы с маркировкой V, N и J, которые обозначают глубину посадки окна. Глубина зависит от вида кровельного покрытия и изоляционного оклада.

4. Мансардные окна разных компаний отличаются по размерам, применению стекла и типу открывания створок. Компания Roto производит наименьшие окна величиной 54х78 и 54х98, ориентируясь на средние размеры. Наибольшие окна (134×98) выпускает Fakro. Небольшого размера мансардных окон не производит и датская кампания Velux. Она, как и Fakro, большую часть продукции выпускает в стандартных средних и больших размерах.

5. Установка окон от разных изготовителей производится по разным технологиям. Возникает вопрос, сколько стоит установка мансардного окна у лидирующих компаниях. Цены на монтаж сильно различаются. Они колеблются от 3500 до 8000 тыс. рублей. Стоимость зависит от материала кровли.

Как сделать обрешетку крыши - правила возведения стропильной системыМансардные окна лучше всего устанавливать на этапе сборки стропильной системы кровли. При этом вам может пригодиться материал по тому, как максимально эффективно утеплить мансарду, а также какой материал лучше использовать для кровли: ондулин или металлочерепицу.

Обобщенная инструкция по монтажу мансардных окон

1. Установка мансардного окна своими руками начинается с проектирования и расчета.

В зависимости от предназначения окна, его величины, количества, предполагаемого расположения, вида покрытия кровли и вида открывания, выберите окно.

Участок остекления высчитывается по формуле. 10 м² пола освещаются 1 м² остекления независимо от размеров окна.

По периметру окно должно быть меньше проёма на 2-5 см.

От высоты оконной ручки и ската кровли зависит высота монтажа мансардного окна. Приемлемая высота мансардного окна от пола 80 – 130 см. Окно монтируют на высоте одного метра, если ручка распложена вверху, и на 1,2-1,3 м, если внизу. На высоту также влияет вид кровельного покрытия. Керамическую черепицу, к примеру, нельзя подрезать, в таком случае окно нужно расположить строго над уложенным рядом черепицы. Листовое покрытие можно резать в нужном месте.

Выберите оклад согласно типу кровли. Чем выше волна кровельного покрытия, тем большая высота оклада.

2. Подготовка проёма. Выбрав количество окон и размеры, пометьте места их расположения внутри мансарды на гидроизоляционной плёнке, если нет внутренней отделки.

Гидроизоляцию разрежьте крест на крест, с учетом нахлестов по 10-25 см, которые выворачиваются наружу, и прикручиваются к раме или на обрешетку. Лишнее отрезается. Для полной герметичности сверху гидроизоляции будет положен гидроизоляционный фартук.

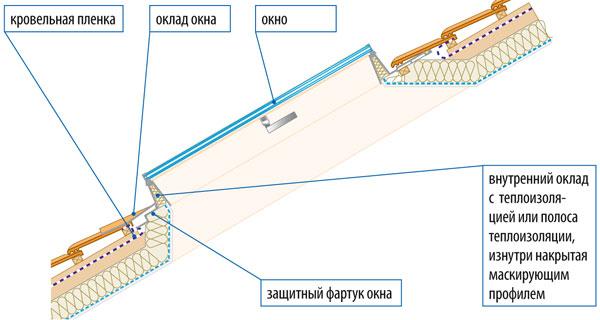

Схема устройства мансардного окна

Срежьте обрешетку.

В зависимости от покрытия кровли аккуратно снимите необходимую площадь покрытия. Что касается покрытия крыши металлочерепицей, то мансардные окна лучше устанавливать на этапе строительства, поскольку их установка в металлочерепицу имеет свои особенности.

Сделайте рейки из бруса, на которые будет устанавливаться оконный короб. К нижнему брусу прикрепите степлером нижнюю часть гидроизоляции. А к верхней части обрешетки – верхний край. Бока гидроизоляции вытяните наружу.

3. Установка оконного короба. Вмонтируйте оконную раму по инструкции производителя, предварительно сняв стеклопакет и оклад.

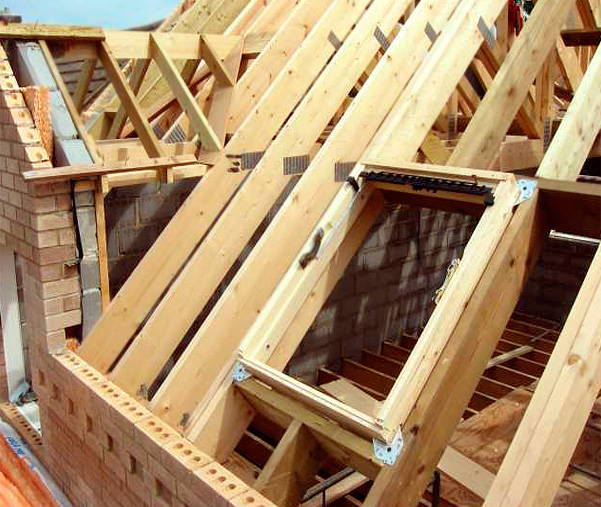

Установка оконного короба

Крепежные кронштейны различаются по форме и предназначены для крепления только на стропила или как на стропила, так и на обрешетку, причем прикручиваются они в разном положении.

Отрегулируйте нижний край окна и крепко закрепите нижние кронштейны. Верхний край не закручивайте до конца. Поставьте створку в раму, она должна по всему периметру прилегать одинаково. В закрытом состоянии проверьте щели, при необходимости их отрегулируйте. После регулировки, затяните крепло верхние и нижние крепления.

4. Установка гидроизоляционного фартука. Фартук обязательно устанавливается по всему периметру окна. Верх фартука заводится под желоб. С одной стороны он прикрепляется степлером к коробу, с другой – заводится под обрешетку.

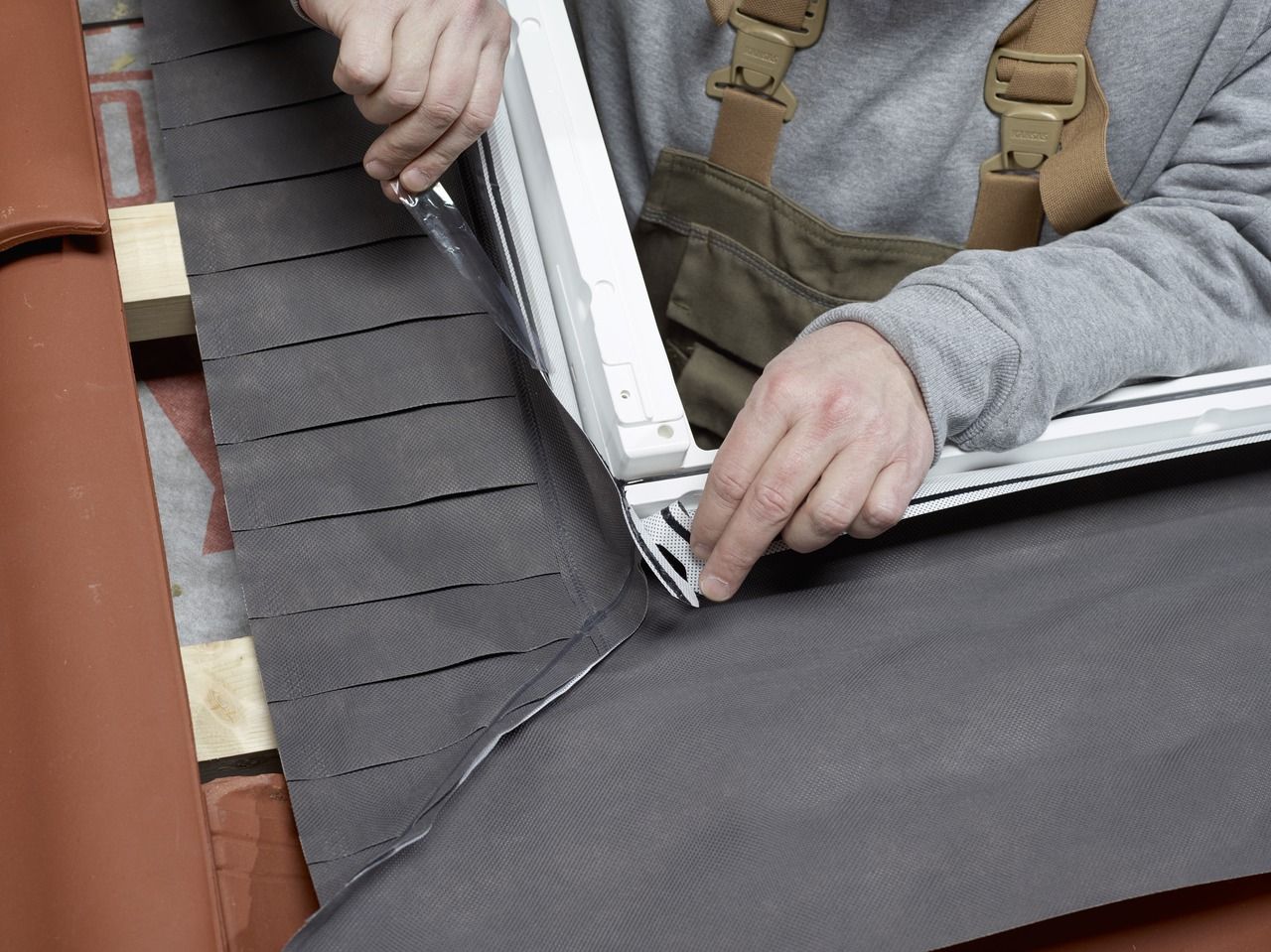

Установка гидроизоляционного фартука

Прикрепите дренажный желоб под углом над оконной конструкцией, что собравшийся конденсат самопроизвольно стекал в зазор кровли.

5. Монтаж и крепление оклада. Устанавливается оклад в такой последовательности: сначала нижний гофрированный фартук, боковые части, затем верхний элемент оклада. Самыми последними устанавливаются накладки.

Составные части оклада мансардного окна Velux

Монтируйте оклад строго по инструкции компании-производителя, поскольку от герметичности зависит срок службы окна. У разных изготовителей окон для крыш разная комплектация изоляционных материалов. Оконная рама Roto оснащена резиновым уплотнителем, под нее и заводится оклад. Оклад компании Fakro крепится к самой раме и уплотнителя не имеет, сверху его накрывают дополнительные элементы.

Монтаж оклада Fakro

Окно установлено, осталось установить демонтированную створку.

Как сделать мансардное окно?

Конструкция окон для крыш состоит из рамы, которая изготовляется из дерева сосны или пластика, закаленных или ударостойких стекол. Они должны быть настолько прочными, чтоб выдержать сильные погодные условия. В основном стеклопакет мансардных окон однокамерный, заполненный аргоном.

Сделать мансардное окно своими руками возможно, если владеете необходимыми навыками столярного ремесла, но все же лучше приобрести готовое.

Мансардные окна отличаются от обычных фурнитурой. Выточить самостоятельно самофиксирующиеся петли и ручки, с помощью которых происходит управление окном, невозможно.

Петли производителей можно заменить самыми обычными, а механизм крепления – зубчатой рейкой.

Утеплители, гидроизоляцию и пароизоляцию, а также водоотводящий желоб можно приобрести отдельно или сделать самому из материалов, приобретенных в строительном магазине.

Немало важно обеспечить полную герметичность окон снаружи, внутри мансарды правильно установить откосы, а под мансардным окном разместить отопительный прибор. И тогда мансарда станет уютным местом.

Видео

Предлагаем вашему вниманию видеоролик по установке мансардного окна на даче.

В зависимости от марки выбранного окна вам будут полезны следующие видеоинструкции.

Самостоятельный монтаж мансардного окна Velux:

Как своими руками правильно установить мансардные окна FAKRO:

Как самому произвести установку мансардного окна ROTO:
