Как установить пластиковое окно по ГОСТу
Если оценить статистику, большая часть окон, заказываемых людьми в процессе ремонта, изготовлена из пластика. Почему же такие окна пользуются столь большой популярностью?
В первую очередь, следует отметить их жизнеспособность. В сравнении с деревом, такое изделие прослужит без нареканий достаточно долгое время. Кроме того, пластиковые окна значительно более прочные, нежели те, которые производятся из других материалов. В условиях больших городов важным нюансом является и высокая экологичность, отсутствие токсических веществ в составе изделия. Немалую роль также играет презентабельный внешний вид.
В чем же минусы? Единственный недостаток – недочеты в процессе установки таких окон. Нанимая рабочую бригаду, вы должны быть точно уверены в ее профессионализме и том, что ее члены знакомы с требованиями ГОСТа в отношении данной процедуры. Однако одной уверенности недостаточно. Лучший вариант – разобраться во всех тонкостях самостоятельно, чтобы в дальнейшем иметь возможность следить за выполнением работ специалистами. Данная статья поможет вам разобраться в некоторых премудростях установки пластиковых окон.
Установка пластиковых окон строительной бригадой
Устанавливая ПВХ окна, необходимо соблюдать несколько ключевых нюансов по ГОСТу.
- Конструкция окна должна включать в себя 3 шва. Они призваны уберечь помещение от влияния погодных условий, сохранять в нем тепло и препятствовать образованию пара.
- В результате оставаться никаких пустот (мосты холода) не должно. Само же окно надо зафиксировать с учетом возможного увеличения пластика в размере — такое случается, если поднимается окружающая температура.
Чтобы вышеперечисленные пункты были соблюдены, ориентируйтесь на сотрудничество с теми специализированными бригадами, которые занимаются установкой исключительно по новому ГОСТу 30971-2002. Обращаясь в маленькие компании, вы рискуете тем, что работы не будут проведены на должном уровне, либо будут выполнены некачественно.
Рекомендованные параметры пластиковых окон
Рассмотрим алгоритм замера окон ПВХ по ГОСТу 30971-2002:
- Удалить штукатурку и другие предметы, которые могут помешать при последующей работе.
- Измерить высоту, ширину, а также глубину проема. Нужно помнить о том, что в дальнейшем будет установлен подоконник и положена штукатурка, соответственно, производить все замеры надо грамотно и аккуратно. Также необходимо учитывать то, что блок окна должен быть размещен примерно на две трети его толщины от той части стены, что внутри. Если стена состоит из нескольких слоев, блок устанавливается на уровне утеплительной части.
- Отметить все отступы между проемом и рамой. Если размер окна равен 1,2 м, то зазор составит 150 мм, при 2,2 м ширина его будет равна 200 мм, при 3 м – 250 мм.
- Несоответствие стандарту у оконного блока может быть равным около 15 мм, что также необходимо учитывать. Вертикальная сторона, как и горизонтальная, могут отклоняться примерно на 4мм, однако, если учитывать полную ширину, а также высоту проема, показатели отклонения не должны быть больше 8 мм.

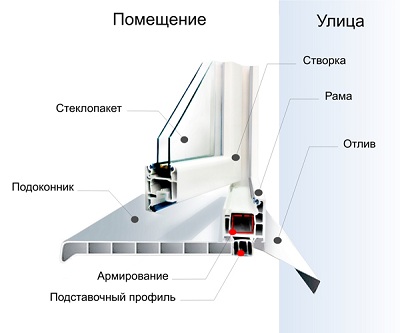

Конструктивные элементы оконного блока
Подготовительные мероприятия
Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:
- Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
- Для лучшей адгезии в работе используется не вода, а грунтовка.
В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

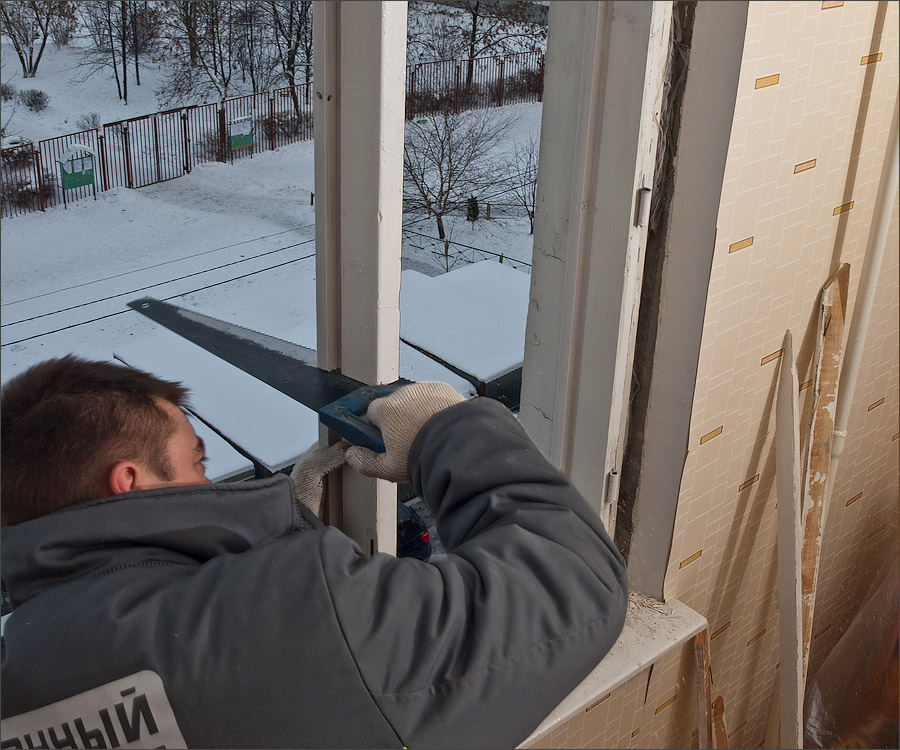

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.
Далее можно приступать к грунтовке откосов.
На этом подготовительные мероприятия могут считаться завершенными.
Монтажный шов окна ПВХ по нормам ГОСТ

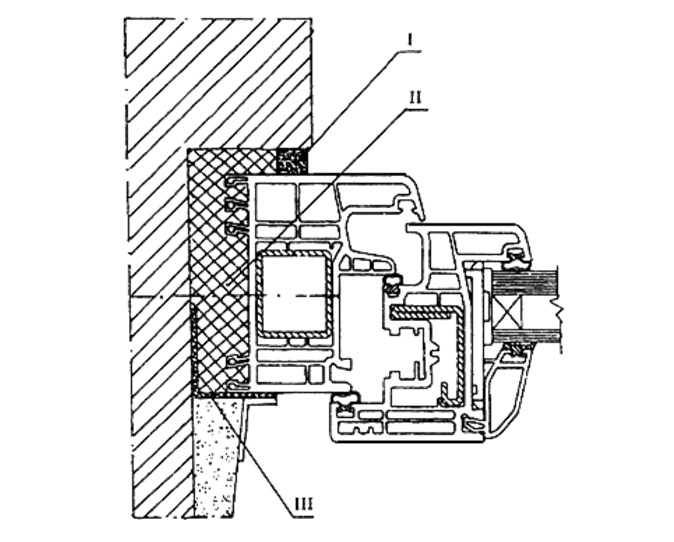

Рассмотрим то, как выглядит монтажный шов (рисунок 1):
I — наружный водоизоляционный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой
Рисунок 1 — Принципиальная схема монтажного шва
Как уже упоминалось ранее, в монтажном шве три слоя. Первый, располагающийся снаружи, рассчитан на изоляцию конструкции от влаги и пара. За ним следует центральный, призванный не пропускать тепло во внешнюю среду. Самый последний, внутренний слой, позволяет защитить конструкцию от образования и скопления пара.
Многое зависит от того, когда производятся монтажные работы. Если бригада работает летом, необходимо использовать соответствующие материалы летнего исполнения. Такие позволяют проводить строительные мероприятия в температурном диапазоне от +35 до +5 градусов. Если же необходимо установить пластиковое окно зимой, предпочтение отдается материалам зимнего исполнения. Они используются при температуре от +5 градусов и ниже.
Рассмотрим некоторые изоляционные материалы, которые рекомендованы по ГОСТу.
Выполняя монтажные работы, рекомендованные ГОСТом, нужно использовать материалы, которые помогают предотвратить появление влаги, а также плесени в комнате. Это – одна из многих причин, из-за которых надо придерживаться планомерной и обстоятельной работы, для того, чтобы не нарушить требований ГОСТ. Одно из важнейших требований к материалам вышеупомянутого типа — срок эксплуатации: они должны обеспечивать около 20 лет использования с сохранением всех своих свойств.

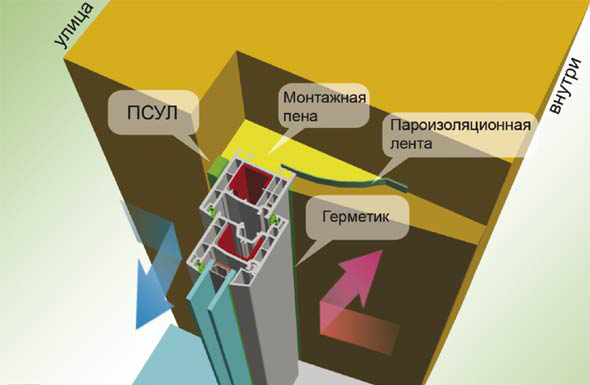

Рассмотрим основные виды изоляционных материалов:
- Гидроизоляционная лента. Используется в целях ликвидации влаги из пространства проема окна, утепления и компенсации возможных последующих отклонений монтажного шва по причине усадки дома. Если не использовать такую ленту, со временем в пределах шва образуется конденсат из-за разности температур, что положительно повлияет на развитие плесени в помещении.
- Теплоизоляционная лента. Тканевый материал на базе каучука. Крепится лента такого типа к оконному проему. Ее цель – защитить конструкцию окна от влаги и препятствовать передаче тепла в области шва.
- Пароизоляционную ленту располагают изнутри, причем, для правильной ее прокладки необходимо следить за тем, чтобы материал ложился гладко, не образовалось складок. Нужно рассчитывать длину, при этом учитывая углы самого блока. Нужно также верно рассчитывать нахлест – приблизительно 1/2 от всей ширины материала. Различают два вида ленты, предотвращающей проникновение пара в блок: с покрытием, нанесенным внутри и снаружи. Чаще всего используется первый вариант, однако, если необходимо проложить ленту непосредственно под штукатурку, лучше выбрать материал наружного плана, иначе будет сложно достичь высокой адгезии.
Фиксация блока в проеме
Окончив мероприятия по изоляции окна, можно приступать непосредственно к основному этапу – креплению блока в оконном проеме.
Рассмотрим требования ГОСТ к параметрам и расстояниям между материалами, рекомендованные в процессе установки пластиковых окон:
- Крепежные элементы, фиксирующие профильные короба ПВХ белого цвета, должны отстоять друг от друга не более, чем на 700 мм. В случае с коробами цветного профиля данный показатель равен 600 мм.
- Шурупы, предназначенные для крепления анкерных пластин к оконным блокам должны быть около 5 мм и 40 мм в длину.
- Допустимые отклонения при фиксации окна должны составлять не более 1,5 мм на метр длины и 3 мм на метр высоты.
- Высота брусков (чопиков) должна составлять не менее 20 мм.
- Зазор между оконной рамой и откосом в процессе установки стеклопакета на специальные деревянные колодки должен быть равен приблизительно 2 см. Длина колодок – до 200 мм.
- Дюбеля должны входить в стену на глубину не менее 40 мм.
- Строительные шурупы, пластины и винты должны быть изготовлены из нержавеющей стали или цинковой хроматированной стали с нанесенным на нее составом, защищающим от коррозии. Толщина таких крепежей должна составлять не менее 9 мм.
- Не следует применять гвозди для крепления оконных коробов и анкерных пластин к проемам в стене.
- Возможно использование полимерных анкерных конструкций в целях повышения прочности конструкции. Чаще всего это практикуется при наличии стен, выполненных из материалов пониженной прочности.

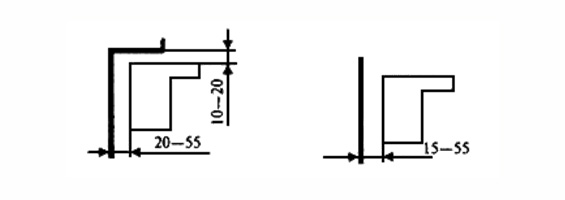

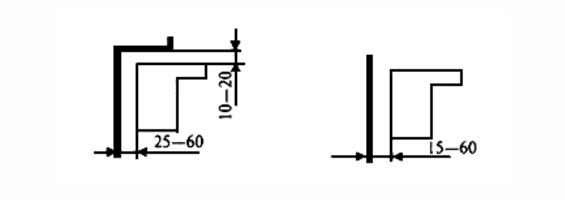

Параметры допустимых монтажных зазоров
- у оконных блоков из пластиковых белых профилей при размере стороны до 2000 мм;
- у алюминиевых оконных блоков при размере стороны от 2000 мм до 3500 мм.
- у оконных блоков из пластиковых профилей белого цвета при размере стороны от 2000 мм до 3500 мм;
- у оконных блоков из цветных пластиковых профилей при размере стороны до 2000 мм.
Существуют также отдельные требования ГОСТа в отношении крепежей. Более подробно о них можно узнать из руководства ГОСТ, в приложении Б (Требования к крепежным элементам и их установке).

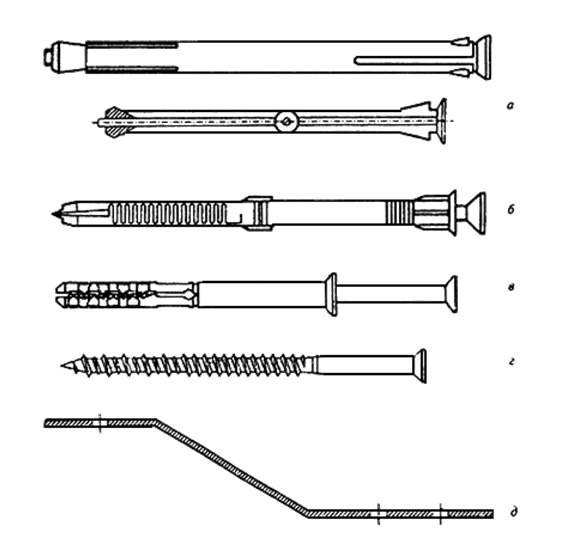

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина
Рисунок 2 — Примеры крепежных элементов
Алгоритм установки пластикового окна
- Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
- Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

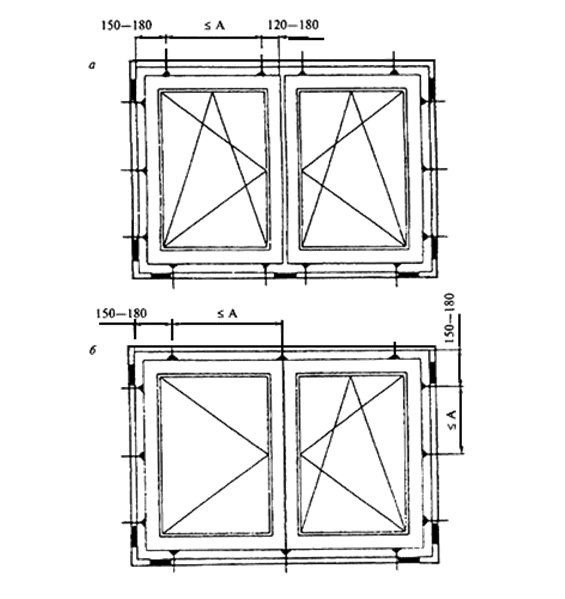

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями
Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей
- После того, как блок установлен, следует прикрепить его к стене при помощи дюбелей. Если был применен второй способ крепления окна, необходимо зафиксировать анкерные пластины на оконном блоке и прикрепить их к стене с помощью подходящих крепежных элементов (дюбеля или шурупы).
- Затем можно приступать к установке створок. То, насколько плотно они будут прилегать, зависит от предпочтения владельца помещения. Следует учитывать, что в зимнее время года створки следует зафиксировать более плотно, а летом, соответственно, наоборот – ослабить.
- Далее необходимо ликвидировать подложку, на которую был временно установлен стеклопакет. Фиксация стеклопакетов производится с помощью специальных крепежей (штапики) и киянки. Делать это следует максимально аккуратно и точно, чтобы не деформировать окно.
- Завершив с предыдущими мероприятиями, необходимо воспользоваться монтажной пеной и аккуратно ликвидировать пустоты между стеновым проемом и оконным блоком. Помимо фиксации, пена также обеспечивает удержание тепла в помещении и не пропускает шум с улицы.
- Поверх затвердевшей монтажной пены наносится изоляционный диффузный материал, уже использовавшийся ранее.

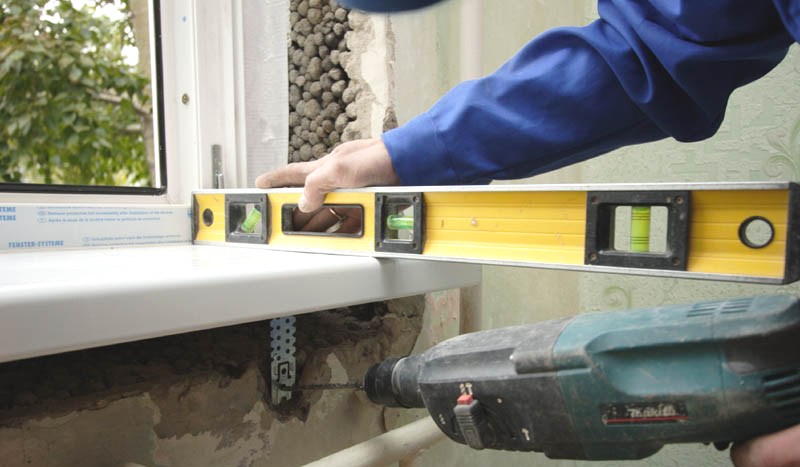

Монтаж подоконника и отлива
После успешной установки пластиковых окон, необходимо приступить к оборудованию подоконника:
- В первую очередь, необходимо разметить рабочее пространство – оконный проем должен быть уже подоконника примерно на 10 см, а уклон – по направлению к помещению, а не окну.
- Далее нижний монтажный шов с наружной стороны изолируется специальной лентой из металла.
- Бетонное основание на месте старого подоконника покрывается стяжкой из цемента. Это придаст будущему подоконнику прочность и не даст ему провиснуть со временем.
- Необходимо помнить о том, что теплый воздух от батареи должен поступать к окну, чтобы на нем не образовывался конденсат по причине расхождения температурных значений. Соответственно, необходимо точно рассчитать ширину подоконника. Если невозможно обойтись без превышающей требуемую норму ширины, нужно монтировать подоконник со специальными отверстиями, через которые воздух сможет поступать к окну.
- Затем выкладывается гидроизоляционный и паронепроницаемый материал, заливается монтажная пена для большей прочности.
- С помощью саморезов с пресшайбой и сверла крепится отлив с наружной стороны. По ГОСТу, свес отлива должен равняться приблизительно 3-4 см.
- Проверить работоспособность окна, прочность створок.
На этом мероприятия по установке окна можно считать завершенными.
Видео
Данное видео обеспечит наглядную демонстрацию того, как правильно устанавливать пластиковые окна:
