Теплый пленочный пол своими руками

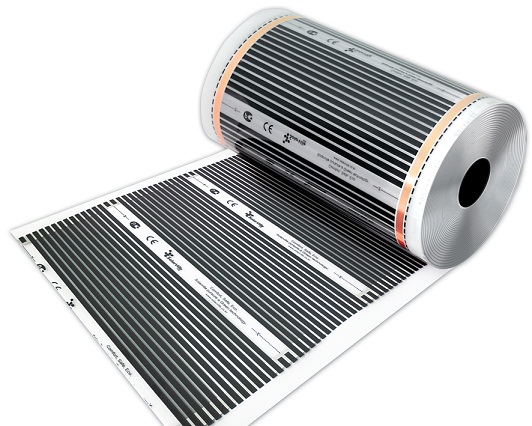

Эта статья расскажет вам о том, как установить теплый пленочный пол своими руками. Что же представляет собой теплый пол данного вида? Его основу составляет тонкая органическая пленка с углеполимерными или карбоновыми включениями в качестве нагревательного элемента, излучающего инфракрасные волны, не вредящие вашему здоровью. Своими свойствами данная система обогрева выгодно выделяется на фоне остальных. КПД такого пола в среднем на 15% выше, кроме этого он вполне экологичен.
К наиболее ярким преимуществам такого пола можно отнести следующие качества.
1. Легкость установки и простота обслуживания. Для того чтобы смонтировать данную систему обогрева не требуется каких — либо специфических навыков или инструментов, поэтому установить теплый пленочный пол самостоятельно – более, чем элементарно. К тому же для монтажа теплого пола такого вида не обязательно специально заливать стяжку, главное, что бы поверхность была
более или менее ровной.
2. Щадящий режим обогрева позволяет укладывать его подо все виды напольного покрытия.
3. Все его сегменты вполне взаимозаменяемы, что позволяет с легкостью отремонтировать поврежденный участок.
4. Очень маленькая толщина (всего полмиллиметра).
5. Инфракрасные тепловые излучения близки природным, что делает его безопасным для здоровья, в отличие от электромагнитных излучений.
Структура пленочного теплого пола
Как же правильно установить теплый пленочный пол самостоятельно и что для этого нужно?
Материалы и инструменты
- Рассчитайте необходимый метраж нагревательного элемента.
- Рассчитайте количество теплоизолирующей подложки.
- Запаситесь электропроводами и терморегулятором.
- Не забудьте об изоляционной ленте.
- Коробка распределения.
- Отвертка, нож, бокорезы, плоскогубцы.
Подготовка поверхности для пленочного пола
1. Перед началом работ убедитесь, что поверхность пола, на который вы будете укладывать пленку, достаточно ровная. Допустимое расхождение – около двух миллиметров. Если перепады превышают допустимый максимум, стоит избавиться от них путем шлифовки (для бетонной стяжки) или циклевки (для деревянных покрытий).
2. Тщательно очистите пол перед монтажом.

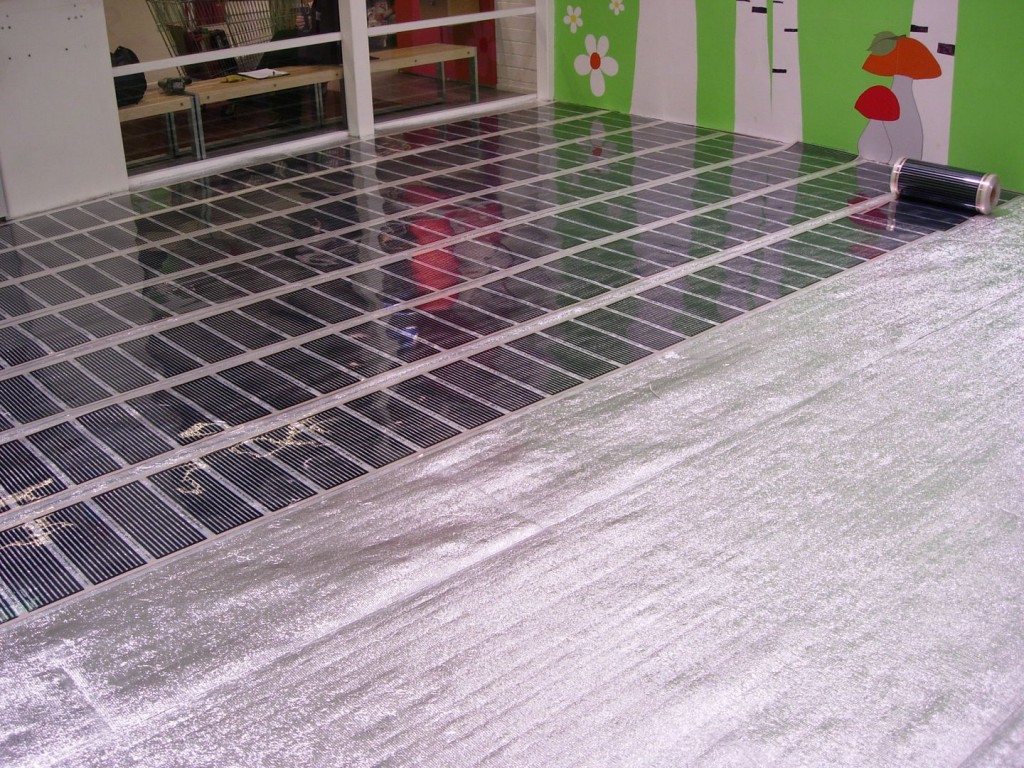

3. Расстелите теплоизолирующую подложку так, чтобы на ней не образовывалось складок, металлизированной стороной кверху.
4. Каждую последующую полосу подложки укладывайте «встык» относительно предыдущей, фиксируя их между собой при помощи обычного скотча.
Когда наша основа готова, давайте приступим непосредственно к монтажу теплого пленочного пола своими руками. Если такая система обогрева является единственным источником тепла в данном помещении, площадь пленочного покрытия должна занимать более 70% от его площади. В обогреваемой комнате достаточно 40–50. От стены до края пленки должно быть расстояние, превышающее 10 сантиметров.
Монтаж теплого пленочного пола
Внимательно ознакомьтесь с инструкцией, прежде чем начать работу, так как способы подключения разных систем обогрева могут быть отличными друг от друга.

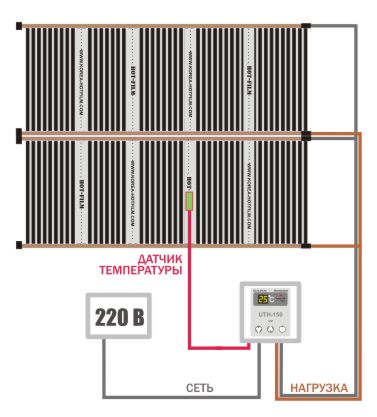

Стандартная схема установки пленочного пола
1. Чтобы избежать большого количества соединений, а также перерасхода проводов, нарезать пленку нужно так, чтобы получилось наименьшее количество полос, то есть вдоль помещения.

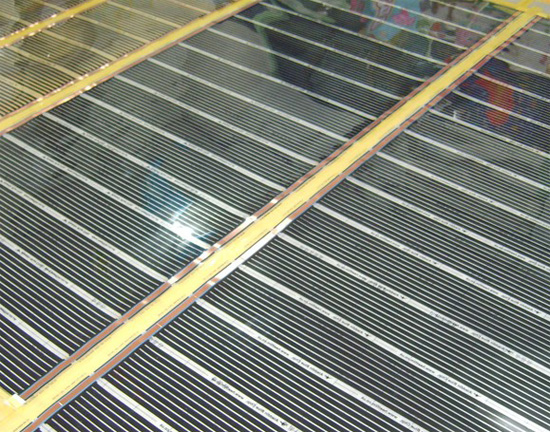

2. Укладывайте пленку, избегая заломов, складок и перекрытий так, чтобы медные шины были снизу. Чтобы полосы не сдвигались относительно друг друга, следует зафиксировать их скотчем.

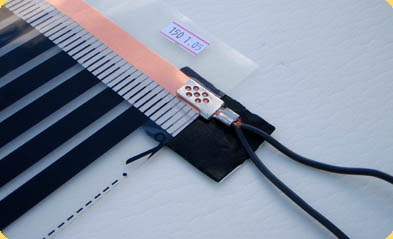

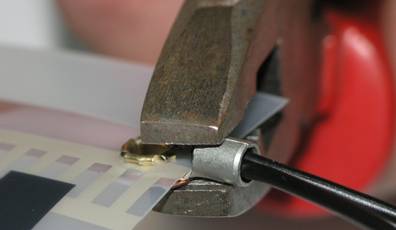

3. Соедините контактные зажимы с медными шинами. К одной полосе должно подходить по 2 зажима, соответственно числу медных шин. Следите, чтобы контакты «смотрели» в одну сторону. Они должны быть обращены к стене, на которой вы расположите распределительную коробку и терморегулятор.

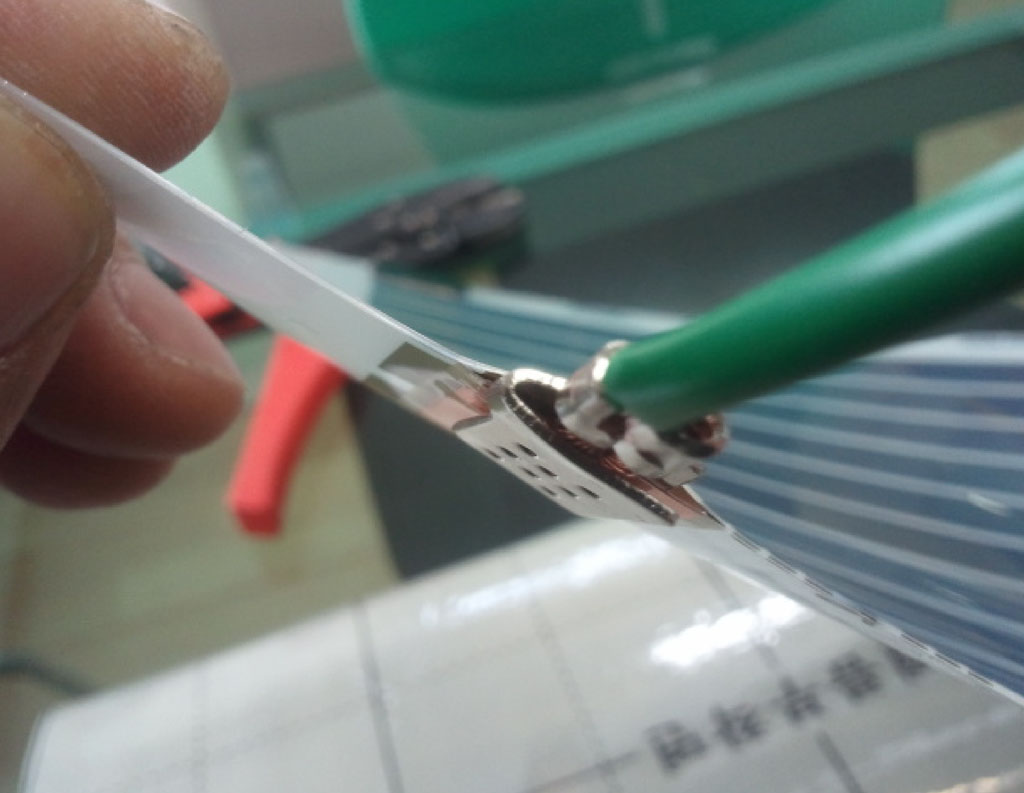

4. Контакты зажимов соедините с проводами. Не забывайте изолировать каждый контакт.
5. Установите распределительную коробку, подведя к ней необходимую проводку.
6. Подведите провода от контактов обогревательной системы к коробке распределения. Схема подключения в данном случае используется параллельная. Чтобы провода не выпирали и не травмировались, в теплоизоляционном материале специально прорезаются не глубокие пазы.
7. Убедитесь в изолированности системы. Каждый рез переложите сверху и снизу не проводящим электричество материалом и наложите сверху него изоленту.

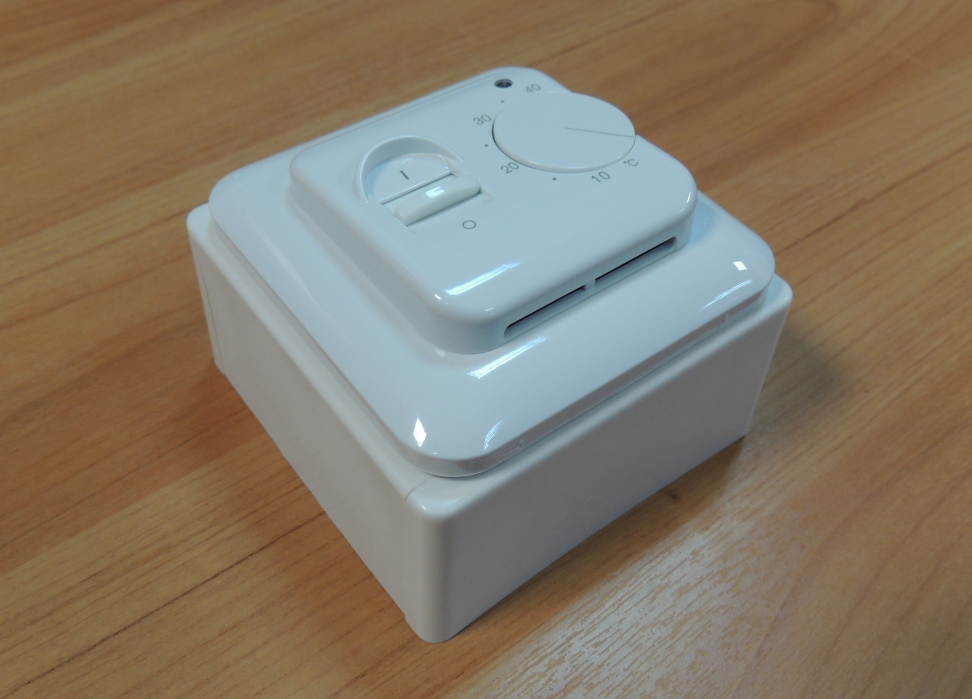

Когда пленка уложена и подключена, остается только подключить систему управления.
Температурный датчик нужно расположить в таком месте, в котором будет гарантирована его сохранность и в то же время в непосредственной близости от системы обогрева, то есть под пленкой. Например, там, где впоследствии вы планируете поставить какой–либо предмет меблировки (стол, тумба, комод). Чтобы избежать выпирания датчика, вырежьте в подложке небольшое углубление. Терморегуляторы и распределительные коробки обычно располагают на высоте 15-20 сантиметров от пола.
В зависимости от того, какое напольное покрытие вы собираетесь использовать в данном, помещении вы должны защитить пленку от всякого рода механических повреждений. Под более жесткое покрытие, например ламинат, не требуется никаких особых изысков, бывает достаточно обычной пленки из полиэтилена.
Если вы решили постелить мягкие материалы, такие как ковролин или линолеум, вам придется более основательно подойти к вопросу защиты нагревательной системы. Для этих целей накройте ваш теплый пол из пленки полиэтиленом, а сверху уложите листы тонкой фанеры или древесноволокнистой плиты. Следите за тем, чтобы в процессе укладки не повредить тонкую пленку.
Еще более трудоемкий процесс – укладка плитки своими руками на теплый пленочный пол.
Для начала, как и при других покрытиях, защищаем пленку полиэтиленом, сверху на него кладем армирующую малярную сетку из не проводящего ток материала. Далее стоит прикрепить сетку к исходной поверхности пола так, чтобы не повредить нагревательные элементы и медные шины с проводкой. Теперь можно класть плитку, используя специальный плиточный клей.
Если вы сделали все правильно, то теплый пленочный пол, установленный самостоятельно, будет радовать вас и ваших детей своим теплом долгие годы.
Видео
Для большей наглядности предлагаем вам видеоролик, подробно показывающий весь процесс монтажа инфракрасного теплого пола своими руками.
