Обрешетка крыши своими руками
Крыша будет выглядеть привлекательно и длительное время защитит строение от осадков и ветра при правильно уложенной обрешетке. Деревянная обрешетка является составной частью кровельной системы, служит для крепления кровельного и утеплительного материала. Сделать правильно обрешетку крыши – ответственный этап строительства, к которому следует тщательно подготовиться. Обрешетка крыши своими руками значительно экономит финансы при возведении собственного дома.
Виды крыш, основные элементы кровельная система
Собственно крыша бывает двускатная и четырехскатная (вальмовая) с разновидностями. Основные элементы классической двускатной крыши представлены ниже:

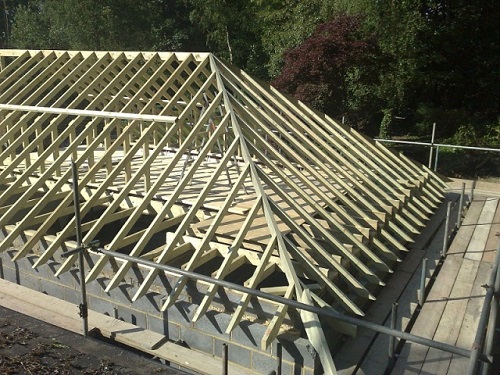

Фото 1. Четырехскатная (вальмовая) крыша
- Стропила – выполняют роль вертикальных и/или наклонных опор. Соединяются под углом друг к другу. В верхней части крепятся на болты или на скобы.
- Мауэрлат – горизонтально уложенный брус на который опираются стропила.
- Свесы – нижняя часть стропил.
- Конек – верхняя часть кровли в месте соединения стропил.
- Обрешетка и контробрешетка — основной элемент крепления кровельного покрытия и утеплителя.
- Гидроизоляция и утеплитель – используют для обустройства теплых чердаков.
- Кровельное покрытие – различают жесткое и мягкое покрытие.
Естественно, кровельная система состоит из гораздо большего количества элементов, чем указано выше. Однако для понимания как делается обрешетка крыши своими руками этого достаточно. Различают холодную кровлю – утеплитель уложен на чердаке, кровельная система не утепляется и теплую кровлю – утеплитель и гидроизоляция являются составной частью кровли. Теплая кровля используется для обустройства мансардных чердаков, используемых в качестве жилых помещений.

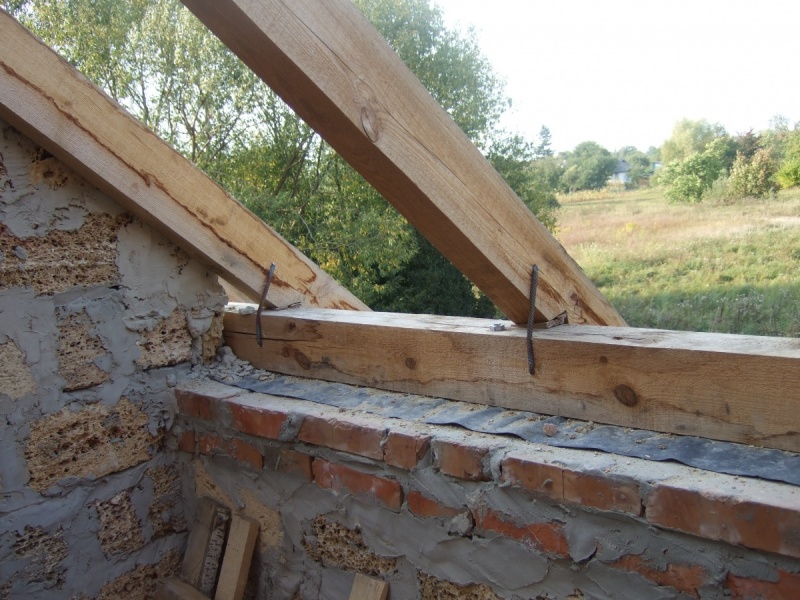

Фото 2. Горизонтальная балка – мауэрлат

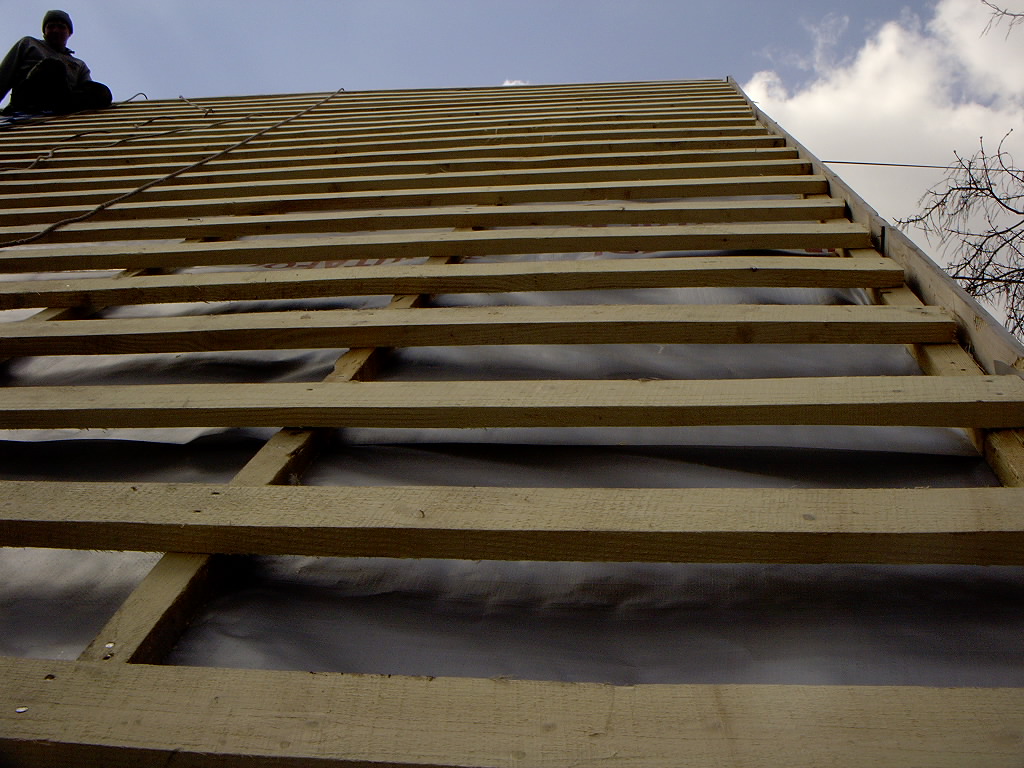

Фото 3. Разреженная обрешетка используется под жесткую кровлю, например из шифера

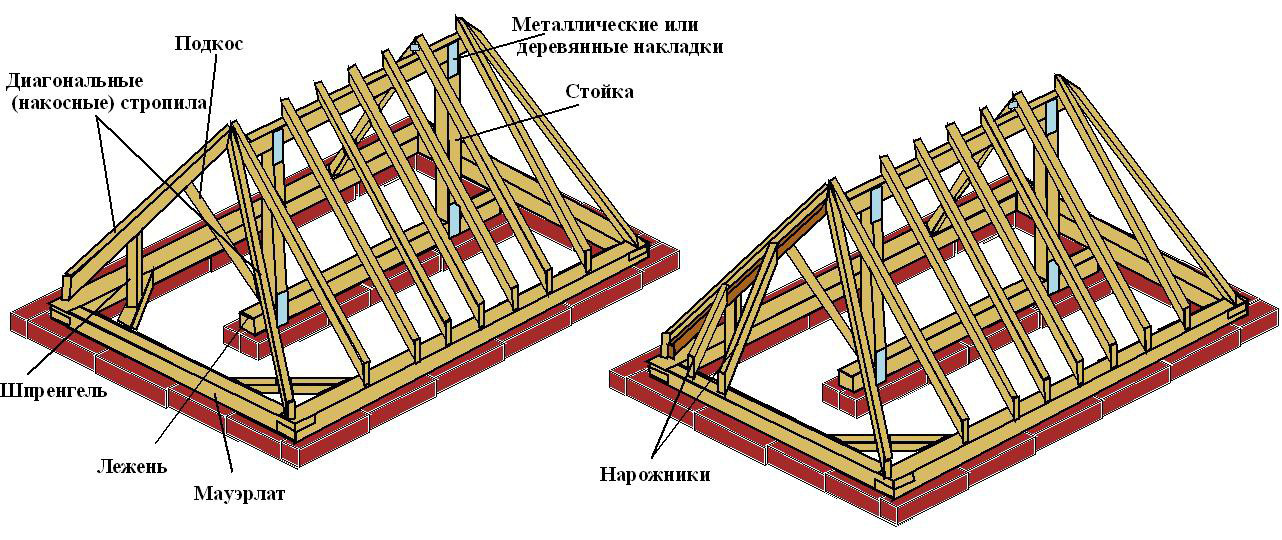

Фото 4. Основные элементы кровельной системы
Назначение обрешетки в кровельной системе
Обрешетка выполняет следующие функции:
- крепление кровельных материалов;
- вентиляция между крышей и утеплителем, с целью предотвращения образования конденсата на границе теплого и холодного слоя кровли;
- крепление утеплителя и гидроизолирующих материалов;
- предохранение стропильной системы от нагрузки на крышу зимних осадков в виде снега и льда.
Материалы и инструменты
Чтобы сделать обрешетку крыши своими руками понадобятся следующие строительные материалы и инструменты. Подготовьте их заблаговременно.
- Бруски не ниже 1 сорта без сучков, для кровли из металлоцерепицы – 50х50 см, для металлической кровли – 60х40 см, керамическая черепица – 75х75 см, длина брусков от 6 метров.
- Доска обрезная не ниже 2 сорта с минимумом сучков, размер досок 25х100 см, длиной от 6 метров, в отдельных случаях вместо досок используют ОСП листы, фанеру или ДСП листы.
- Ножовка или бензопила.
- Приспособления для резки металла, болгарку не применяют.
- Шаблон для обрешетки.
- Монтажная пена и пистолет к баллону.
- Молоток.
- Электродрель.
- Болты с гайками больших размеров.
- Скобы.
- Гвозди на 150 мм.
- Уровень строительный на 2 метра.
- Строительная рулетка 6 –12 метров.
Виды обрешетки
Различают несколько видов обрешетки крыши в зависимости от вида кровельного материала:
- сплошная обрешетка;
- разреженная обрешетка.
Сплошную обрешетку делают в основном для мягкой кровли (например, рубероид), состоящей из небольших элементов, в отдельных случаях для того, чтобы изнутри придать неутепленному чердаку вид законченной постройки. Делают обрешетку из отдельных досок, прибитых встык, иногда используют материалы типа фанеры, ОСБ панели и тому подобное. Недостаток такой обрешетки в большом расходе материала. Плюс в том, что обрешетка уложена ровно и поэтому достаточно легко укладывать кровельный материал на такую обрешетку.
Разреженную обрешетку (с зазорами между досками или брусками ) используют при монтаже кровельной системы кровельным материалом которой будет шифер, профнастил, металлочерепица и другие подобные материалы.
Монтаж обрешетки
Рассмотрим по шагам как сделать обрешетку крыши своими руками:
- После того как на над постройкой возведена стропильная система, сделаны необходимые промеры крыши. Так по диагонали ската различия в длине веревки, протянутой от двух диагональных концов крыша не должна превышать 2 см. Превышение этих показателей усложнит монтаж обрешетки и крепление кровли на обрешетку.
- Укладываем пароизоляцию, далее утеплитель из минеральной ваты или других материалов, сверху гидроизоляцию c помощью изолирующей пленки. Монтируя гидроизоляцию ориентируйтесь на инструкцию по её использованию. Гидроизоляцию устанавливают внахлест на 10-20 см. Укладывают её сверху вниз, закрепляя стиплером к стропилам. Снизу оставляем запас гидроизоляции примерно на 40-50 см. По стропилам прибиваем рейки контробрешетки, необходимо предусмотреть вентиляцию системы утепления. Этот этап выполняют в случае утепленной крыши.

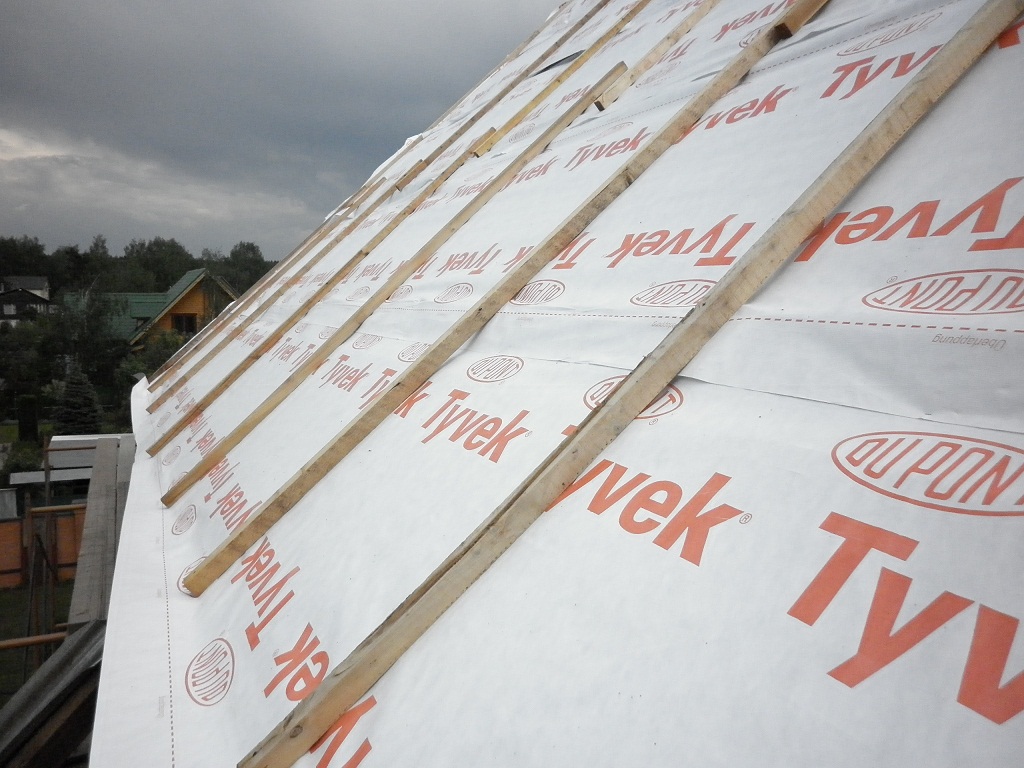

Фото 5. Монтаж гидроизоляции
- К нижнему краю карниза, вровень со свесами прибиваем горизонтально первую доску обрешетки. Нижний конец гидроизоляции выпускаем сверху нижнего края обрешетки. Основная часть гидроизоляции останется под обрешеткой. Тщательно выверяем уровнем отношение доски к горизонту.
- Устанавливаем шаблон обрешетки. Это приспособление используется для того, чтобы прибивать горизонтальные доски обрешетки на равном расстоянии между собой. Вместо магазинного шаблона его легко изготовить самостоятельно из отрезков доски. Если обрешетку изготавливают под мягкую кровлю, то обрешетку монтируют встык, предусмотрите возможность деформации досок, поэтому сплошную обрешетку прибиваем надежно на два гвоздя.
- Заканчивается монтаж обрешетки в верхней части крыши. Обрешетка готова.
Ниже приведем примеры обрешетки крыши своими руками для различных типов кровли.

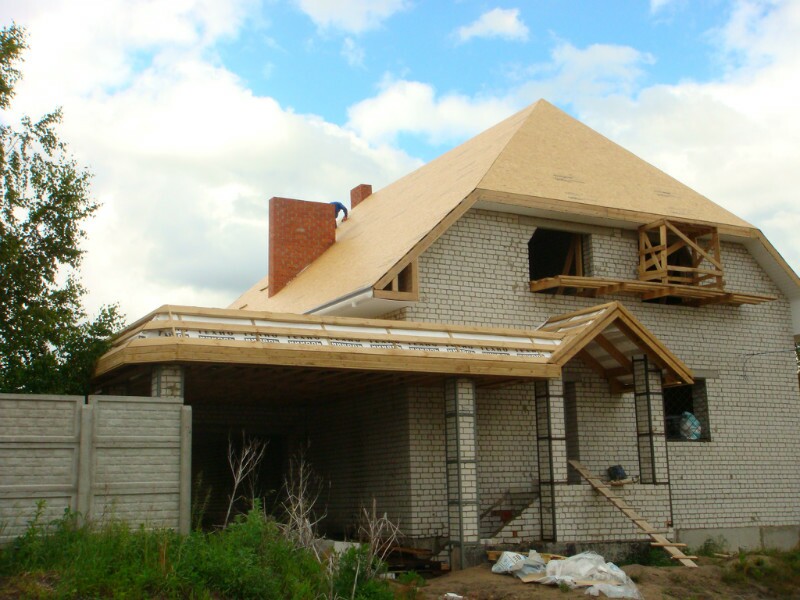

Фото 6. Обрешетка под мягкую кровлю

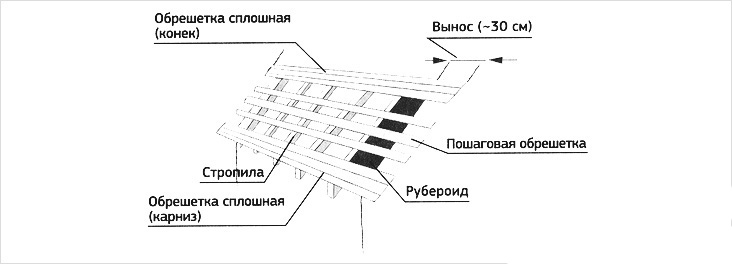

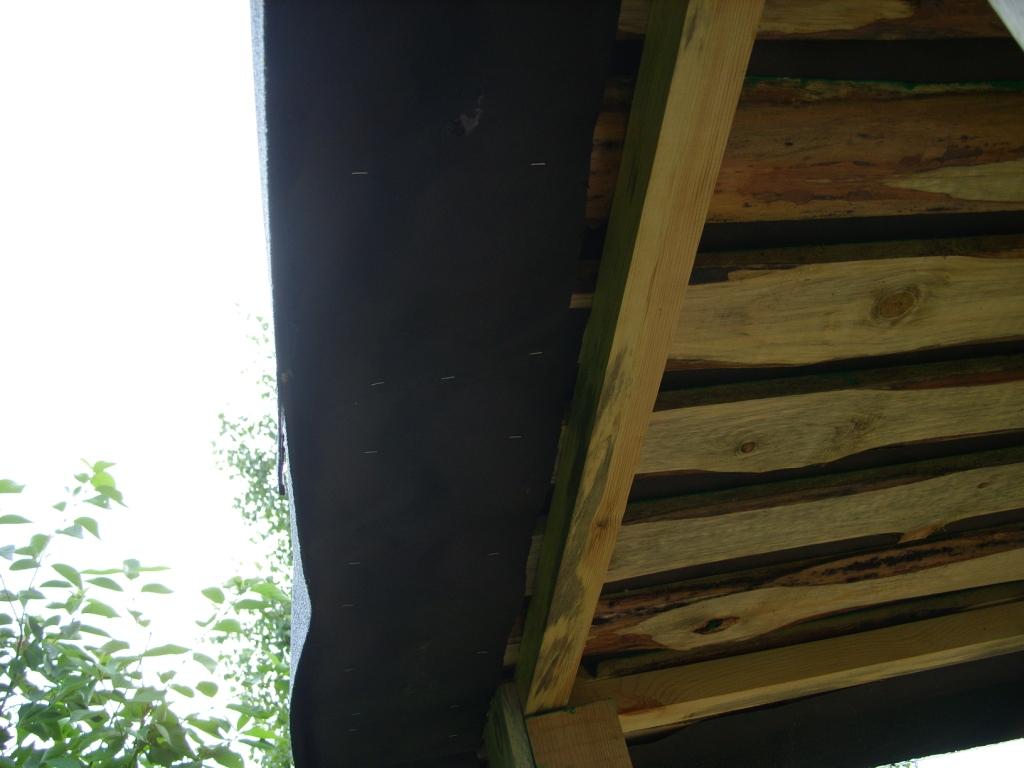

Фото 7. Обрешетка под рулонные материалы

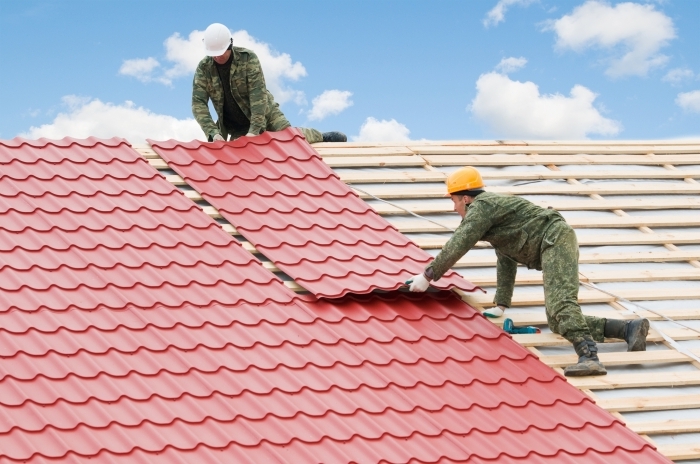

Фото 8. Обрешетка под металлочерепицу

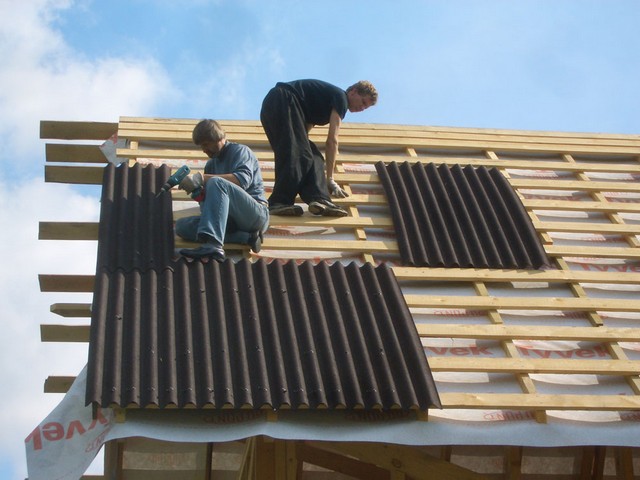

Фото 8. Обрешетка под ондулин
