Как закрепить поворотно-наклонный кронштейн для телевизора
Пожалуй, это одна из тем, актуальность которой не пропадет никогда. Старые телевизоры приходят в негодность, всё чаще покупается по несколько телевизоров в квартиру или дом. С каждым днем связь становится все быстрее, здания выше, а телефоны и телевизоры тоньше. Развитие цифровой техники привело к тому, что на сегодняшний день телевизор размером 40 дюймов весит не более 12 кг и вполне может весить не стене, а не громоздиться на тумбочке или комоде.
В статье мы рассмотрим, как легко произвести установку настенного поворотно-наклонного кронштейна для плоского LED-телевизора своими руками. Монтаж фиксированного кронштейна мы рассматривали в одной из статей ранее.
Как выбрать кронштейн для телевизора
При выборе кронштейна следует придерживаться следующих критериев, которым должен отвечать выбранный вами кронштейн:
1. Диагональ телевизора, под который подходит кронштейн. Изготавливаются кронштейны, как для больших телевизоров, так и для совсем маленьких. Данный параметр представляет собой диапазон, например, от 19 до 37 дюймов. Отличие заключается лишь в расположении отверстий, за которые телевизор крепится к одной из частей кронштейна.
Расположение отверстий определяется стандартом, которому отвечает кронштейн. На сегодняшний день практически все ЖК и плазменные ТВ совместимы со стандартом VESA (стандарт крепления ЖК-дисплеев к стенам и потолкам). Согласно стандарту выделяют три категории, которые отличаются расстоянием между отверстиями крепления в зависимости от диагонали телевизора:
- от 12 до 22,9 дюймов – 75х75 мм или 100х100 мм.
- от 23 до 30,9 дюймов – 200х100 мм или 200х200 мм.
- от 31 до 90 дюймов – 400х200 мм, или 600х400 мм, или 800х400 мм.
Для старых телевизоров на основе ЭЛТ наиболее оптимальным станет вариант расположения телевизора на тумбочке. Рекомендуем к ознакомлению подробную статью-инструкцию по тому, как в домашних условиях собрать стильную тумбочку под телевизор. Также приглянитесь к еще одному варианту, но уже с другим функциональным назначением – прикроватной тумбочке.
2. Вес, под который рассчитан кронштейн. Если брать в расчет стандартный 32-дюймовый телевизор, то его масса не превышает 7 кг. Минимальный вес, под который изготавливаются кронштейны, составляет обычно порядка 12 кг и зависит от размера телевизора, на который он изготовлен. Производители, чаще всего, делают запас, поэтому можно встретить модели кронштейнов, способных выдержать до 24 кг и более.

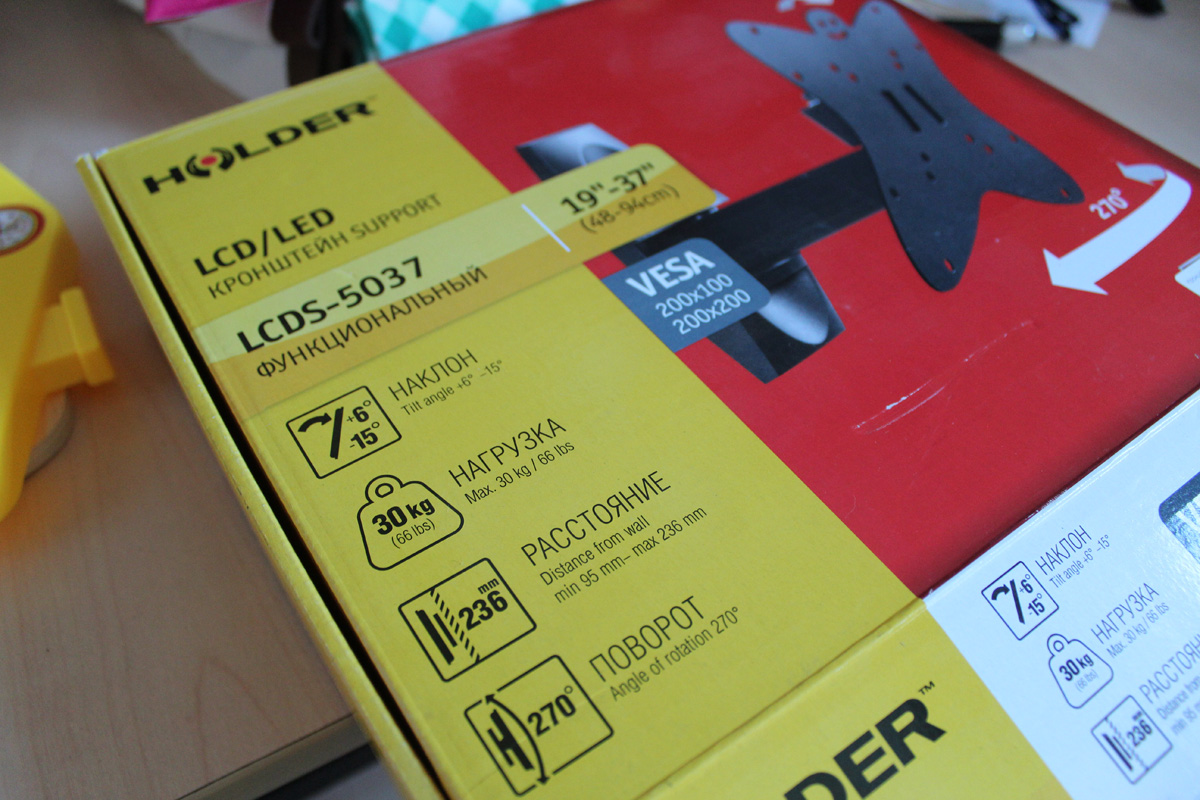

Характеристики кронштейна
3. Конструкция. По данному параметру кронштейны классифицируются на несколько типов по количеству осей подвижности. Оптимальным вариантом можно считать модели с предусмотренным поворотом по сторонам и наклоном по вертикали. Этих регулировок обычно вполне хватает, чтобы сориентировать телевизор под свои нужды. Однако в магазинах можно встретить конструкции кронштейнов с двумя и даже тремя коленами, позволяющие более гибко управлять положением телевизора.
Фото – Фиксированный кронштейн для телевизора
Конструкция двухколенного кронштейна
Фото – Моторизированный кронштейн для телевизора (с электроприводом)
4. Материал изготовления. Кронштейны обычно изготавливаются из металла или пластика, а также их комбинации.

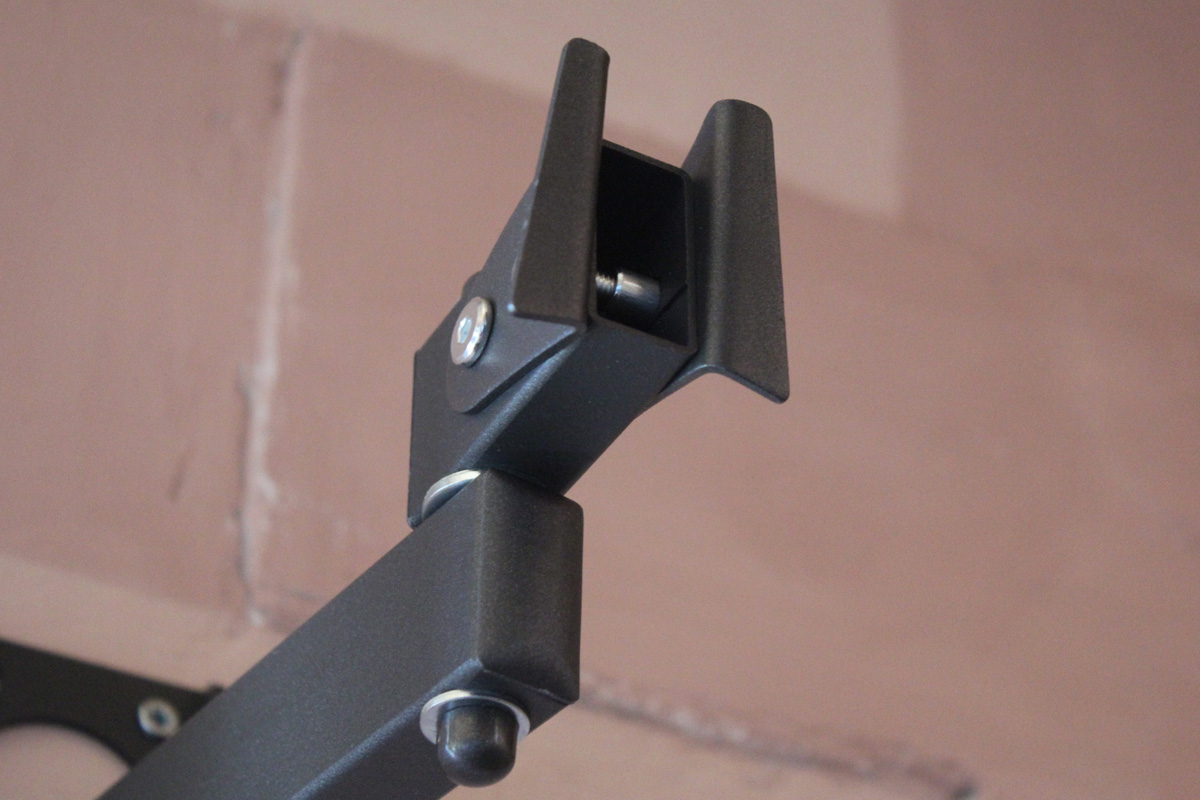

Металлический универсальный кронштейн с защитным покрытием
5. Дизайн. По оформлению кронштейны мало отличаются друг от друга, большинство снабжаются пластиковыми накладками, которые закрывают крепежные элементы. По цвету рассматриваемые приспособления продаются чаще всего черного цвета. Однако выпускаются модели и других цветов, например, белые кронштейны для телевизоров как на фото ниже.
Фото – Белый кронштейн Kromax TECHNO-5
Вот и все рекомендации по выбору, какие кронштейны для телевизоров лучше, а какие хуже решать уже вам.
Популярные фирмы-изготовители кронштейнов
Согласно отзывам покупателей можно составить ТОП-3 марок кронштейнов, пользующихся наибольшей популярностью – рейтинг «Лучшие кронштейны для телевизоров».
1. Кронштейн Holder (Холдер). В частности модель самая бюджетная Holder LCDS-5001, стоимость которой не превышает 200 руб., и Holder LCDS-5002 от 350 руб.
2. Кронштейн Kromax (Кромакс). Например, дешевый фиксированный кронштейн SLIM-3.
3. Кронштейн для ТВ фирмы Hama. Топовая модель Hama H-118667, цена на которую составляет от 3 до 4 тыс. руб., является универсальным кронштейном, соответствует всем стандартам VESA до 400×400 мм и обладает хорошими прочностью за счет использования стали в качестве основного материала.
Не стоит забывать, что помимо перечисленных марок на рынке присутствует еще множество других достойных производителей кронштейнов, таких как iTECH, Resonans, Aspect, Barkan, Vogels, Vivanco, Vobix, Hitechnic и другие.
Где купить кронштейн?
Купить кронштейн на сегодняшний день не составит труда, большой выбор вы можете найти в любой сети магазинов цифровой техники и электроники, например, М-Видео, Эльдорадо, Техносила, DNS, а также в интернет-магазинах таких как Юлмарт, Enter и другие. Стоит упомянуть, что компания DNS (ДНС) также занимается выпуском кронштейнов под собственной торговой маркой. Однако значимых отличий, как по цене, так и по конструкции модели кронштейнов данной фирмы не имеют.
Сколько стоит кронштейн для телевизора?
Цены на кронштейны, как и на любой другой товар, могут варьироваться в зависимости от параметров изделия и непосредственно магазина, в котором вы собираетесь приобрести товар. Простейшие фиксированные кронштейны могут стоить от 200 руб. и доходить до 2 или 3 тыс. руб. в зависимости от веса, который он может выдерживать. Считается что это самые дешевые кронштейны. Наклонно-поворотные модели уже начинаются с 700-800 руб. и их цена может достигать 10 тыс. рублей.
Например, цена на одну из популярных моделей Holder LCD-SU6602 может доходить до 5 тыс. рублей. Платит покупатель в данной случае за способность кронштейна выдерживать до 45 кг нагрузки, широкий диапазон диагоналей (от 26 до 60 дюймов), большие углы поворота (от 120 до 180 градусов) и наклона (от -15 до +15 градусов). Также кронштейн снабжен пузырьковым уровнем, который позволит произвести монтаж максимально качественно.
Фото – Кронштейн для телевизора Holder LCD-SU6602
Инструкция по монтажу кронштейна для телевизора
Рассмотрим пример установки наклонно-поворотного кронштейна для телевизора, в нашем случае марки Samsung (Самсунг) с 32-дюймовой диагональю. Процесс монтажа ничем не отличается от случая установки кронштейна для крепления телевизоров LG (Лджи), Sony (Сони), Philips (Филипс), Panasonic (Панасоник), Supra (Супра) или каких-либо других марок.
Приведем на фотографии ниже схему кронштейна фирмы Holder LCDS-5037 стандарта Vesa 200×100/200×200.

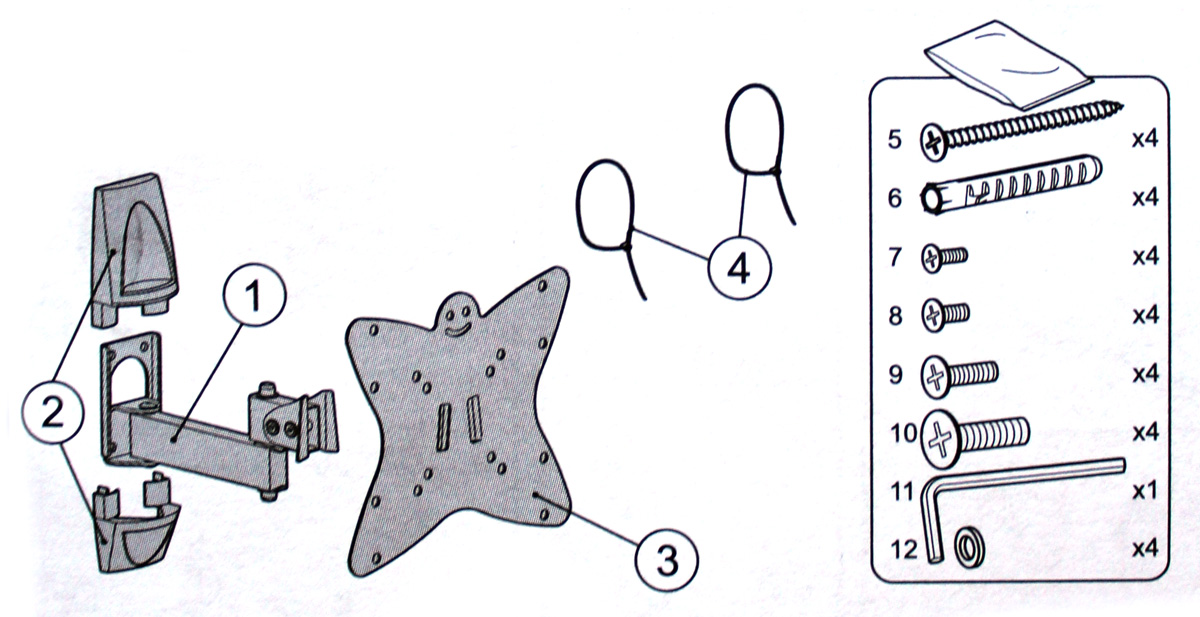

Фото – Чертеж и комплектация кронштейна для телевизора
Как видно из схемы, кронштейн состоит из двух частей: основание, которое закрепляется на стене, и ответная часть, которая монтируется на заднюю стенку телевизора.

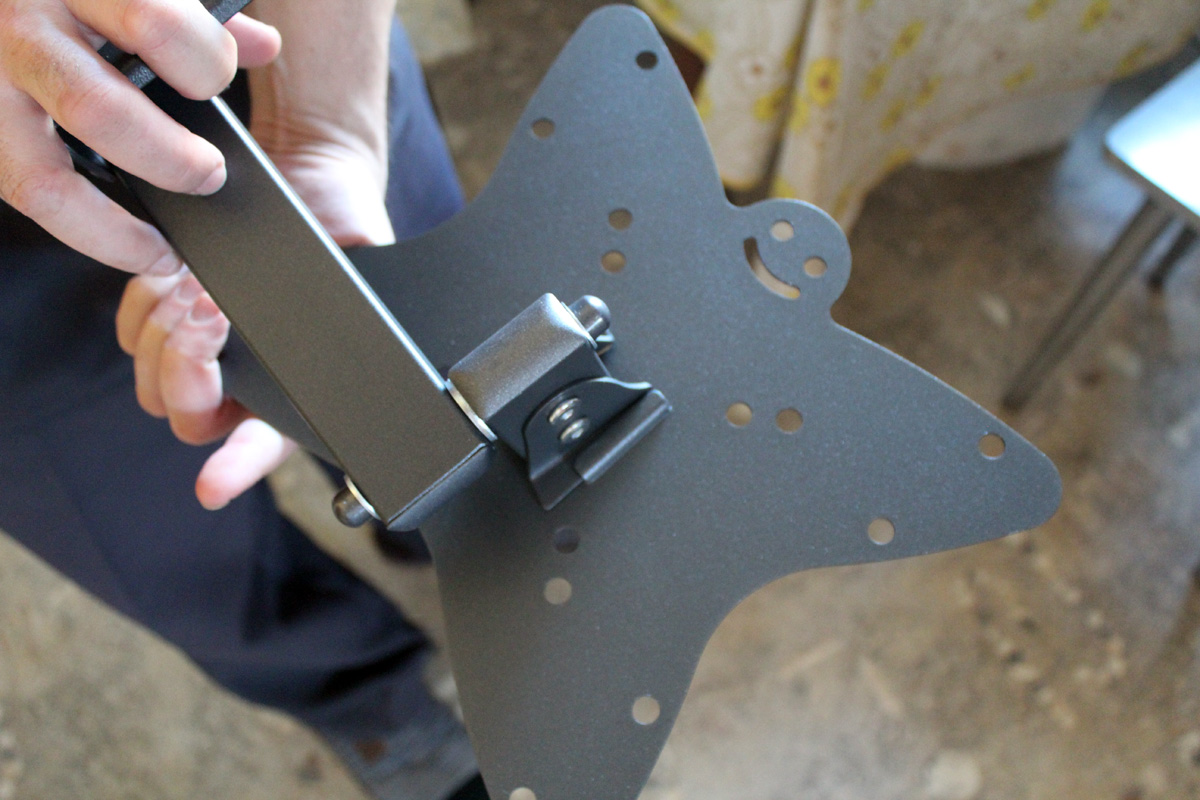

Составные части конструкции

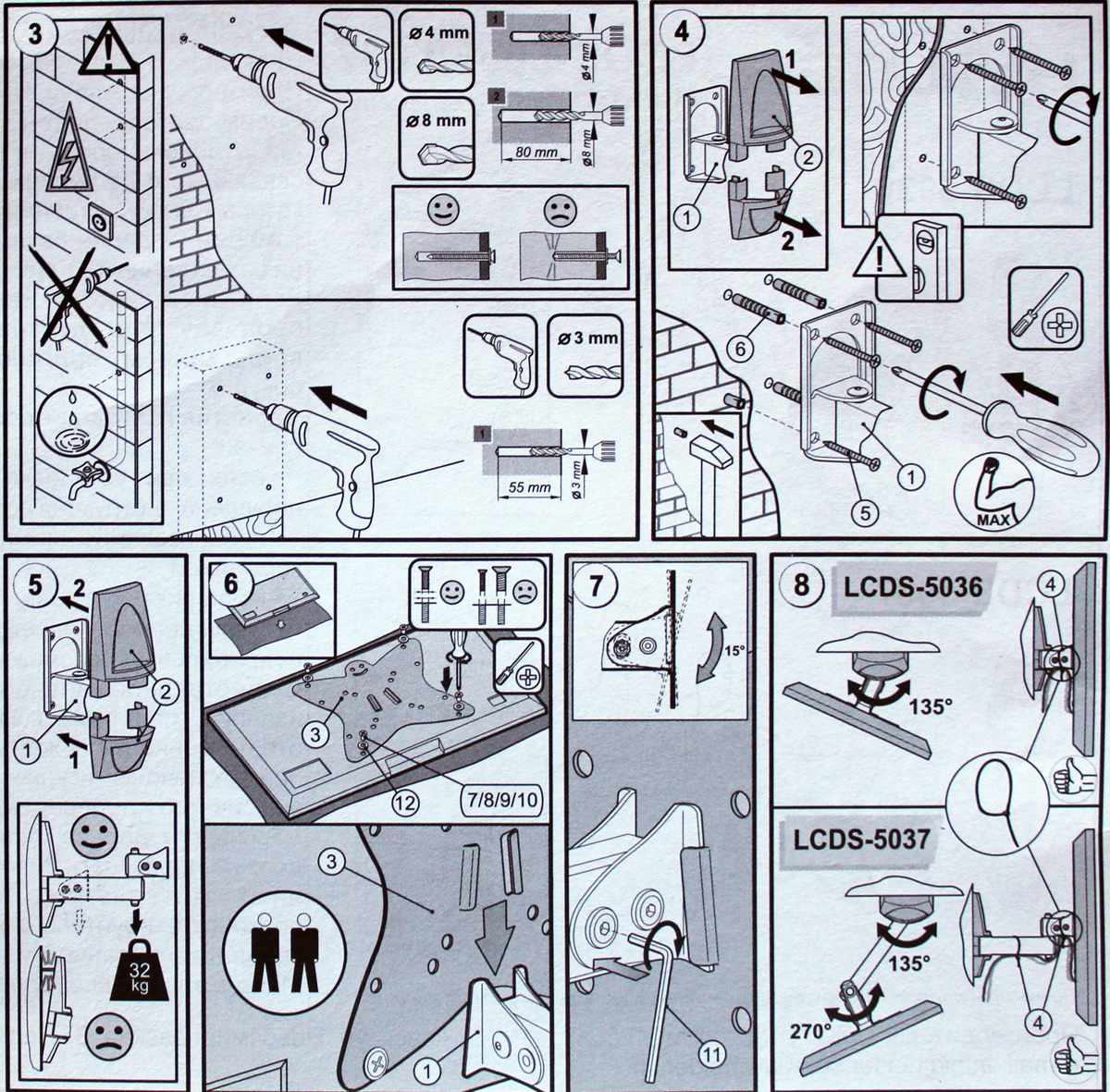

Порядок сборки и установки в целом выглядит следующим образом:
Первый шаг в установке кронштейна – определить место на стене, куда вы хотите повесить телевизор. Определившись с местом, следует произвести разметку на стене, куда будет производиться монтаж самого кронштейна. Если брать в расчет фиксированные модели кронштейнов, тогда следует попросту взять середину размеченного под телевизор места.
К слову, для описания того, как правильно повесить кронштейн на стену фиксирующий кронштейн, у нас подготовлена отдельная одноименная статья – рекомендуем к ознакомлению.
Заметим также, что в комплекте вместе со схемой монтажа прилагался бумажный шаблон с отверстиями, который нужно согнуть и приложить к стене. Предусмотренный шаблон позволит закрепить кронштейн идеально ровно, что было бы затруднительно в противном случае, ведь у кронштейна нет достаточно длинной горизонтальной стороны, на которую бы можно было ориентироваться.

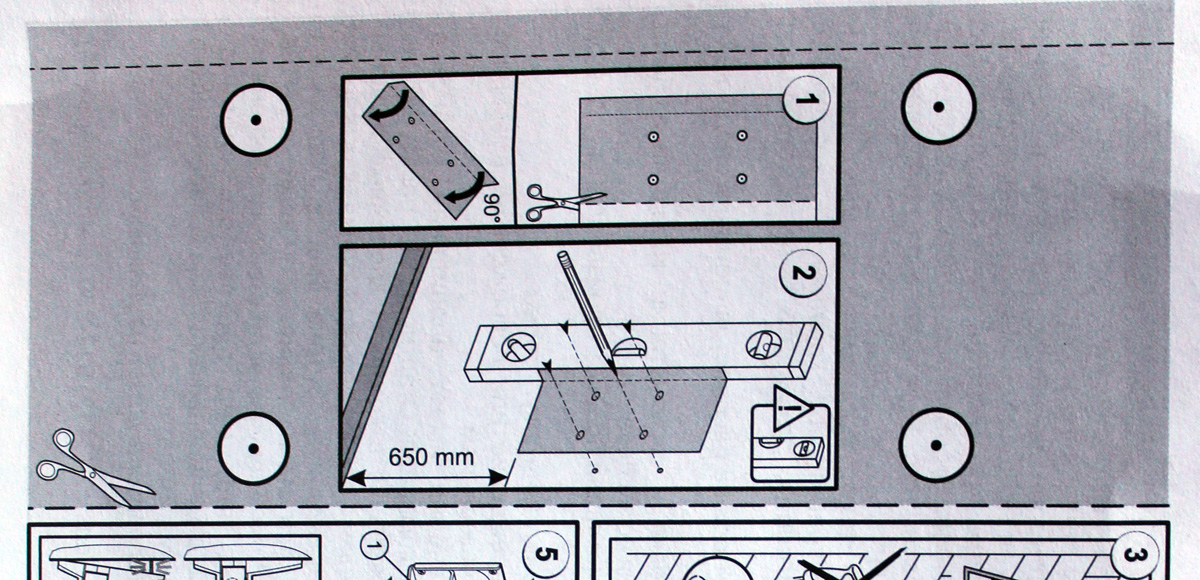

Бумажный шаблон под отверстия
Следующий этап – необходимо привернуть основную часть кронштейна к стене. Если у вас стена из пеноблоков и гипсокартона, как в нашей случае, тогда следует попросту ввернуть в каждое предусмотренное изготовителем отверстие шуруп.

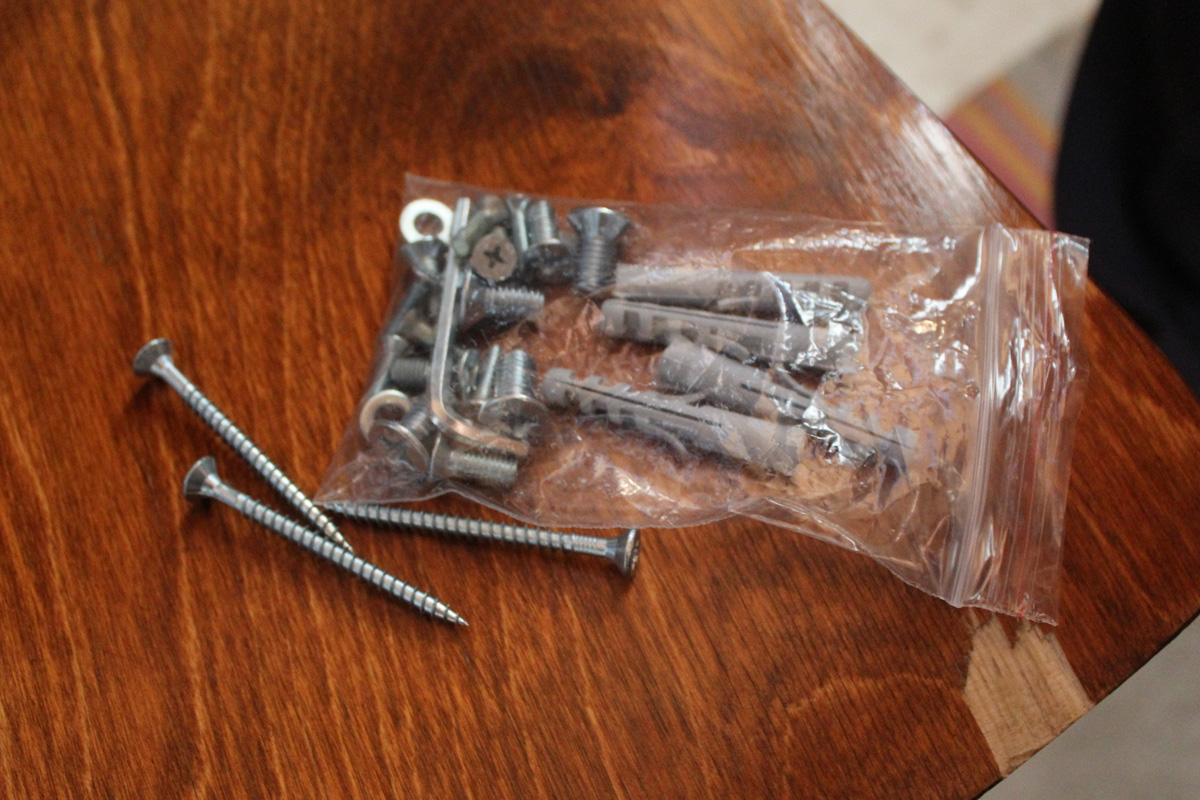

Набор шурупов, винтов и дюбелей
Если же стена кирпичная, бетонная или имеется слой цементной штукатурки, тогда предварительно следует наметить места под отверстия. Затем ударной дрелью высверлить отверстия глубиной чуть большей, чем длина дюбелей. Наконец, вставляем дюбеля, прикладываем основание и шуруповертом вворачиваем подготовленные шурупы.

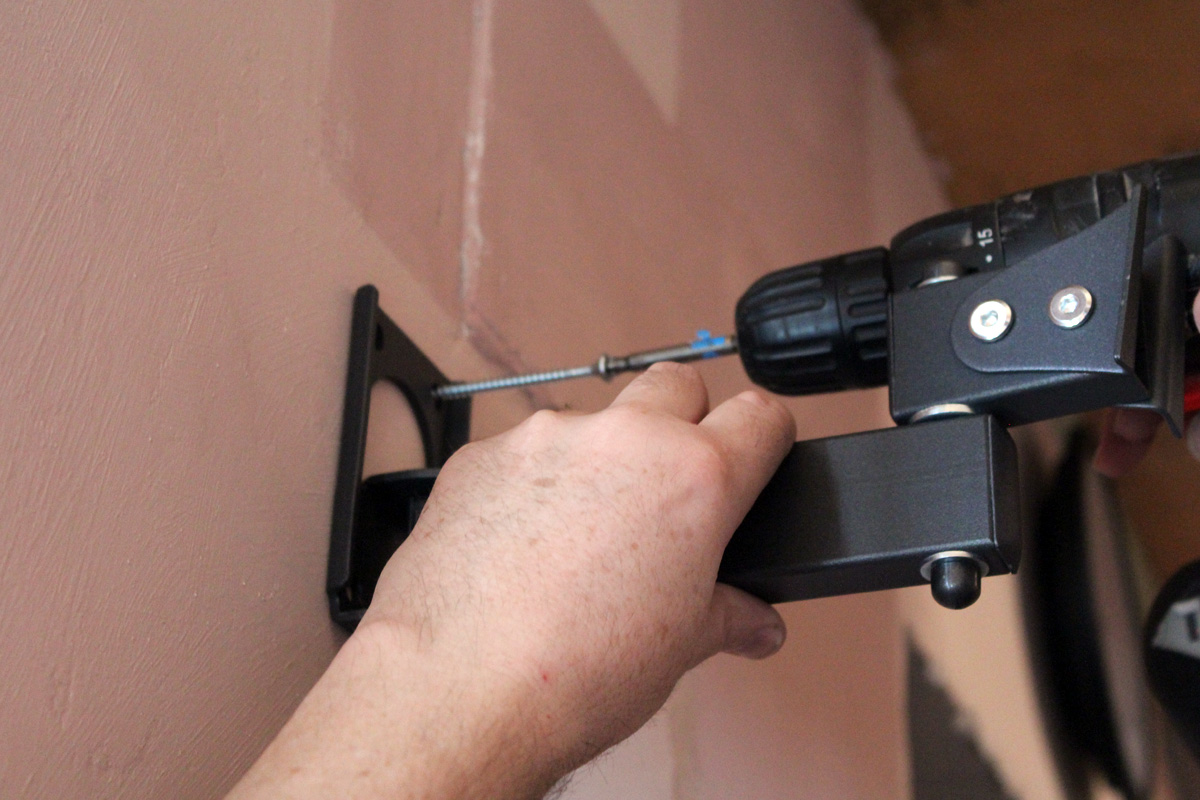

Установка кронштейна Холдер на стену
Зафиксировав основание кронштейна на стене, крепим декоративные накладки, вставляя из в пазы до щелчка.

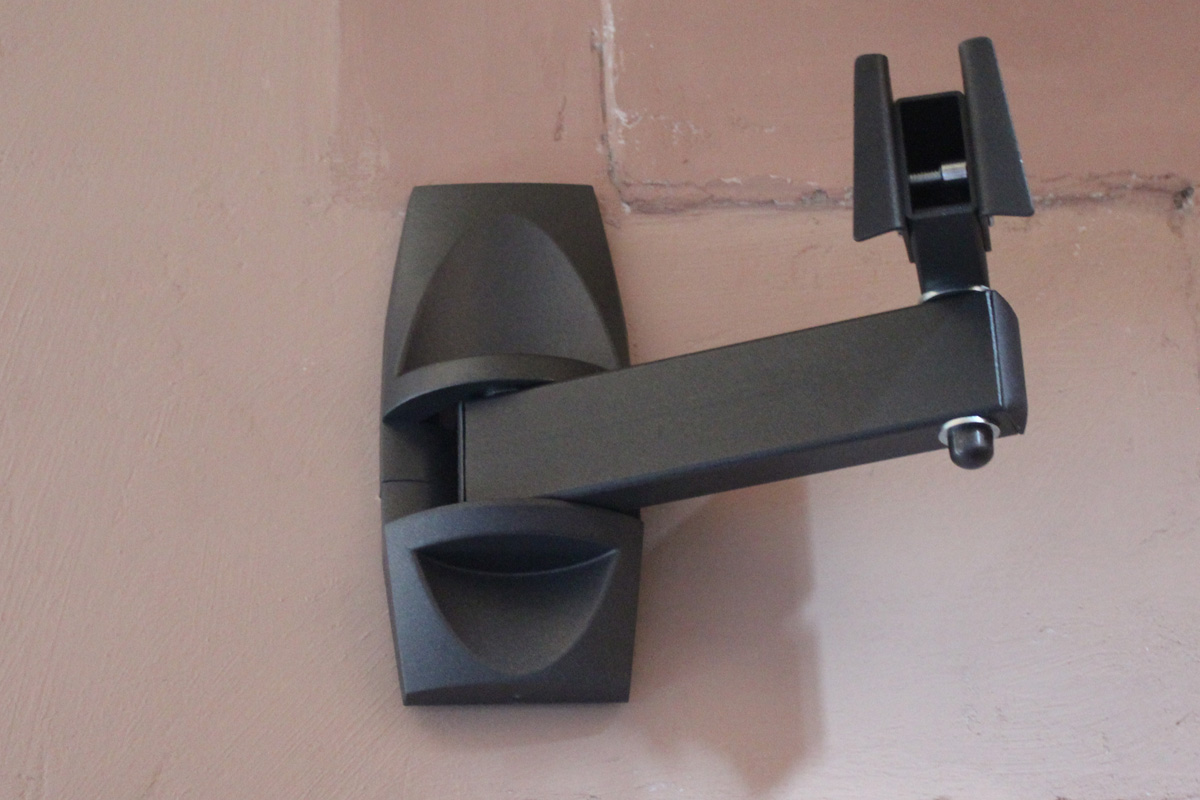

Установка накладок
Завершающий этап — крепим ответную часть кронштейна на заднюю стенку телевизора с помощью болтов, идущих в комплекте с кронштейном. Но сначала следует снять ножку телевизора.

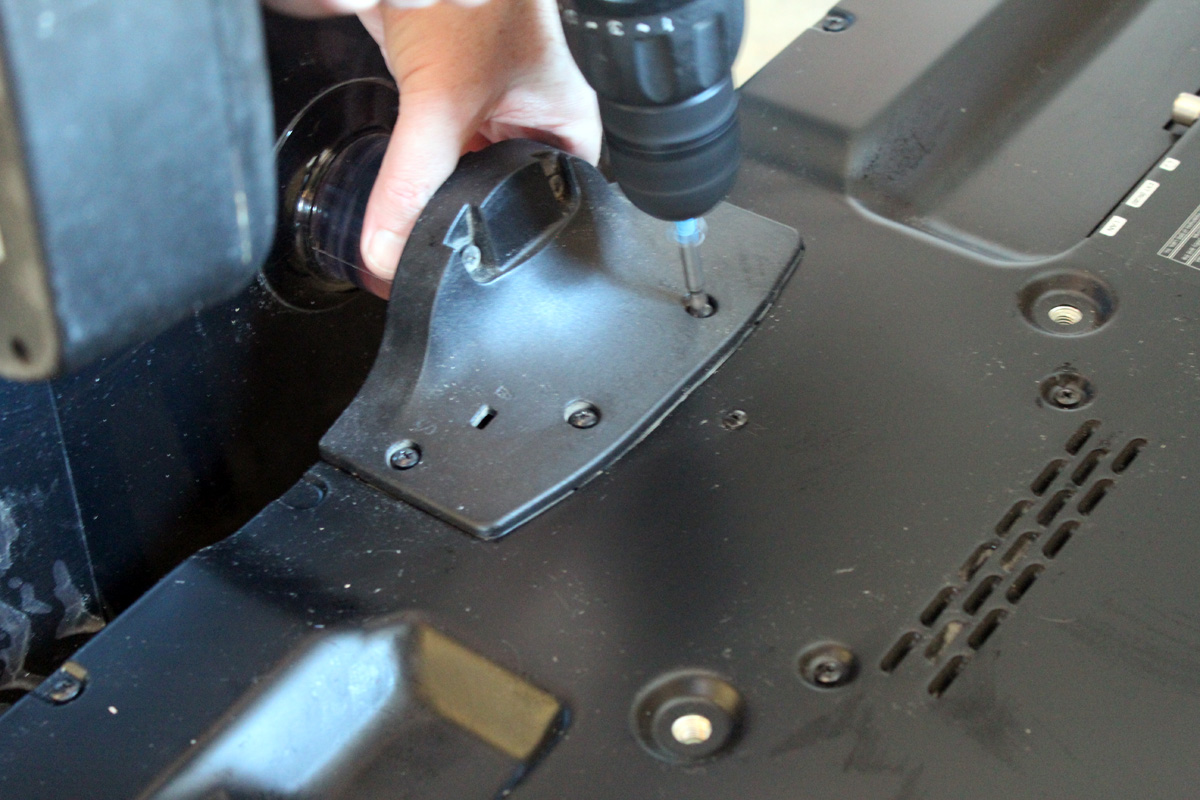

Демонтаж ножки телевизора

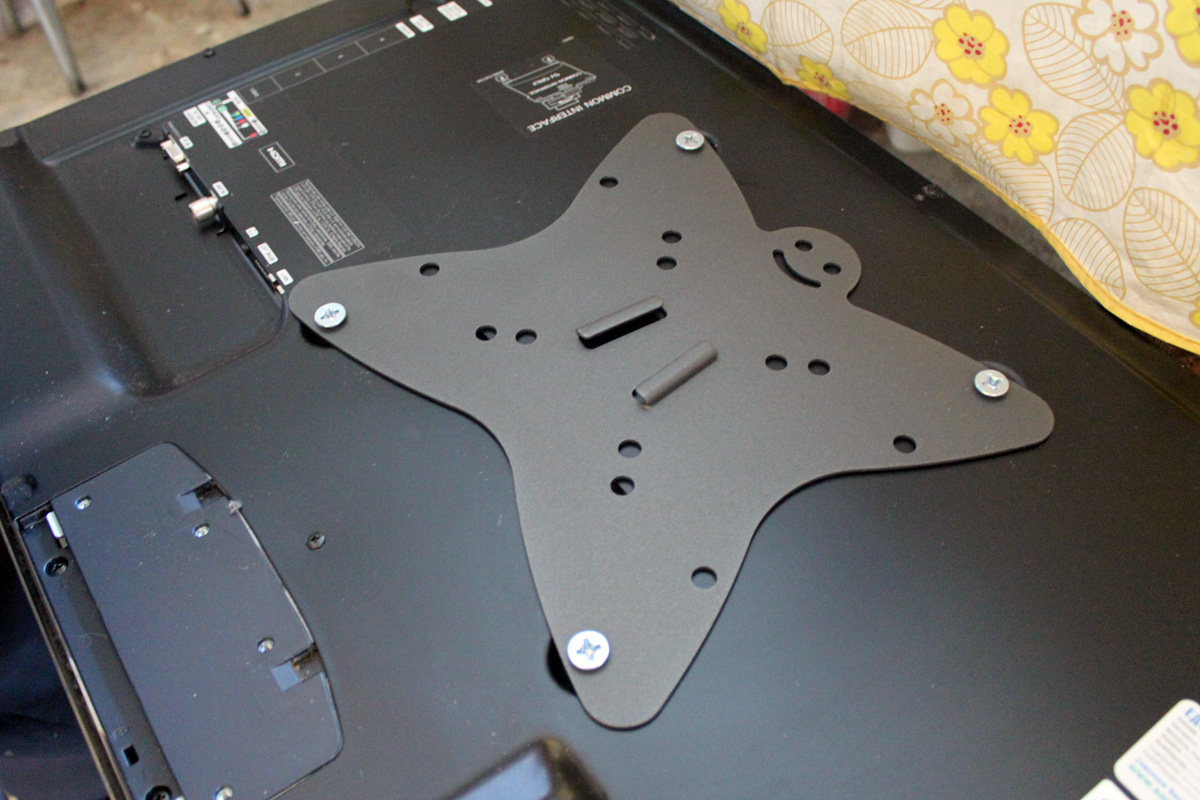

Крепление ответной части кронштейна

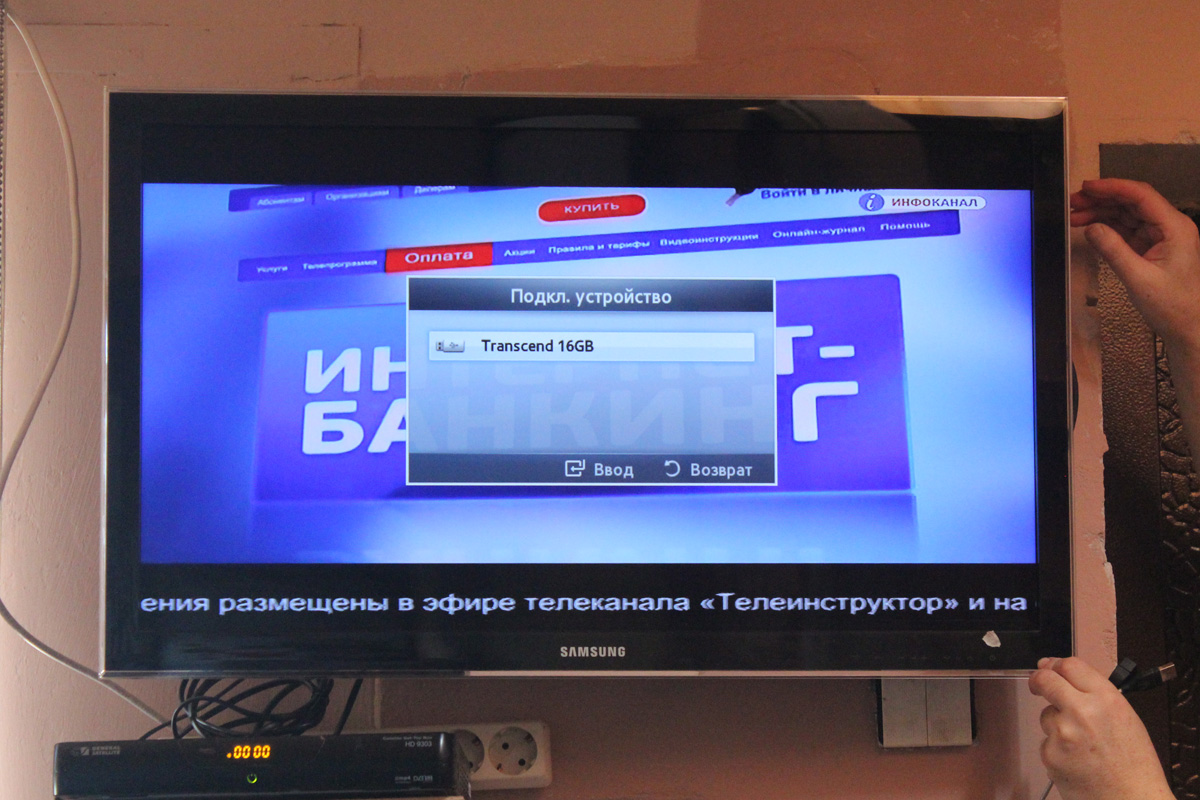

Монтаж обеих частей закончен. Остается подключить провода.
Отзывы о кронштейнах для телевизоров
Николай, Ярославль:
Производил установку телевизора на кронштейн фирмы Holder, модель LCDS-5037. Стоимость находится на уровне других производителей данной конструкции. Комплектация хорошая, приложены несколько типов винтов для разных видов крепления и даже приложены запасные винты. В качестве минуса стоит отметить тот факт, что пластиковые декоративные накладки после защелкивания слегка болтаются.
Марина, Москва:
Купили новую квартиру, первым делом купили диван и решили повесить телевизор на стену. Муж купил кронштейн HAMA H-118667, модель не из дешевых, но оно того стоило. Глянцевый стальной цвет, элегантность конструкции сразу мне понравились, когда кронштейн доставили домой. Служит уже второй год, все также легко поворачивается и регулируется – никаких проблем нет.
Видео
Видеоролик, в котором рассмотрены рекомендации по выбору кронштейна.
Еще одно видео по установке кронштейна Kromax.
